Relay bán dẫn SSR-40DA 40DD 40A
Relay bán dẫn SSR-40DA 40DD 40A
- Hàng trong kho: 41
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.20kg
- Mã kho: 1914
- Vị trí: 4A
Số lượng đã bán: 93
Lượt xem: 285
70.200đ
Giá chưa bao gồm VAT: 65.000đ
Tùy chọn đang có
1. Giới thiệu tổng quan
Relay bán dẫn SSR-40DA 40DD 40A là thiết bị chuyển mạch điện tử công suất lớn không có điểm tiếp xúc cơ học, giúp đóng ngắt mạch điện nhanh chóng, không tiếng ồn và có tuổi thọ cực cao. Sản phẩm hỗ trợ hai phiên bản điều khiển linh hoạt là DC-AC (DA) và DC-DC (DD), thích hợp cho tự động hóa công nghiệp.
2. Thông số kỹ thuật
- Điện áp vào (Input): 3-32 VDC
- Dòng điện vào (Input): 75mA (tại 12V)

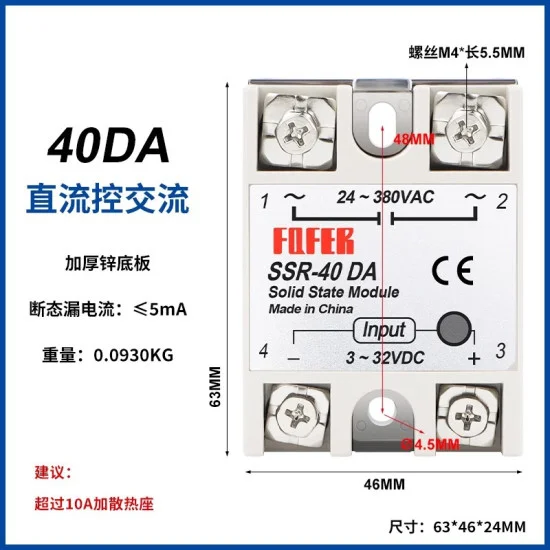

- Điện áp ra (Output) mã DA: 24-380 VAC

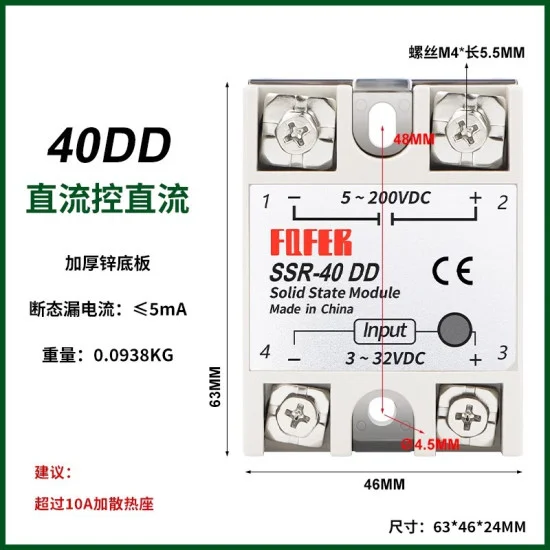

- Điện áp ra (Output) mã DD: 5-200 VDC
- Dòng điện ra (Output): 40A
- Kích thước: 60 x 45 x 23 mm
- Trọng lượng: 97g
3. Ứng dụng
- Hệ thống điều khiển nhiệt độ tự động (lò ấp trứng, máy ép nhựa, tủ sấy).
- Mạch điều khiển động cơ AC/DC công suất vừa và nhỏ.
- Hệ thống tự động hóa công nghiệp, bảng điều khiển PLC.
- Các ứng dụng đóng ngắt tần số cao thay thế khởi động từ cơ khí.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn DC 5V-12V và nguồn tải thử nghiệm.
- Thao tác: Đo điện trở ngõ ra (3-4) khi chưa cấp nguồn ngõ vào (phải hở mạch). Cấp nguồn DC vào chân 1 (+) và 2 (-), kiểm tra lại ngõ ra (phải thông mạch đối với bản DD hoặc dẫn điện đối với bản DA).
- Kết quả: Relay đóng ngắt chuẩn xác theo tín hiệu điều khiển, không kẹt tiếp điểm hay rò rỉ điện áp quá mức.
* Lưu ý an toàn: Cần lắp đặt thêm tản nhiệt phù hợp khi dòng điện tải lớn để tránh quá nhiệt. Tuyệt đối không cắm nhầm cực tính ngõ vào hoặc vượt quá định mức.
