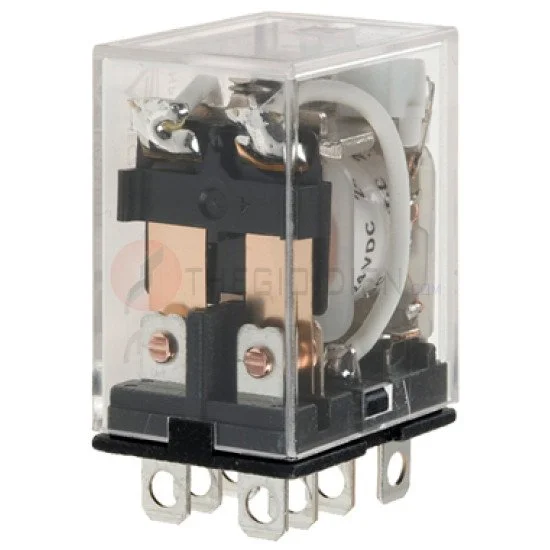

Relay kiếng LY2NJ 12VDC 5A 8 chân
Relay kiếng LY2NJ 12VDC 5A 8 chân
- Hàng trong kho: 111
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 630
- Vị trí: 5A
Số lượng đã bán: 100
Lượt xem: 239
47.520đ
Giá chưa bao gồm VAT: 44.000đ
1. Giới thiệu tổng quan
Relay kiếng LY2NJ 12VDC 5A 8 chân là thiết bị đóng cắt mạch điện tử thông dụng, hoạt động dựa trên nguyên lý điện từ với cuộn hút điện áp 12V. Sản phẩm sở hữu thiết kế dạng kiếng trong suốt giúp dễ dàng quan sát trạng thái tiếp điểm, độ bền cơ học cao và khả năng cách ly điện tốt giữa mạch điều khiển và mạch động lực.
2. Thông số kỹ thuật
- Model: LY2NJ
- Điện áp cuộn hút: 12VDC
- Dòng điện chuyển mạch tối đa: 5A
- Số chân: 8 chân (2 cặp tiếp điểm thông thường đóng mở - DPDT)
- Loại hiển thị trạng thái: Đèn LED báo nguồn/trạng thái hoạt động
- Kiểu lắp đặt: Chân cắm qua đế relay (Socket)
3. Ứng dụng
- Mạch điều khiển tự động hóa công nghiệp và dân dụng
- Cách ly tín hiệu giữa vi điều khiển (Arduino, PLC) với các thiết bị công suất lớn
- Hệ thống bảo vệ quá dòng, quá áp kết hợp với cảm biến
- Ứng dụng trong tủ điện điều khiển bơm nước, đèn chiếu sáng, băng tải
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 12VDC ổn định, đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (ohm/buzzer), đế cắm relay.
- Thao tác: Cấp nguồn 12V vào hai chân cuộn coil của relay (thường là chân 2 và 7 theo sơ đồ trên thân). Dùng VOM đo thông mạch giữa các chân thường đóng (NC) và thường mở (NO) với chân chung (COM) trước và sau khi cấp nguồn.
- Kết quả: Khi cấp nguồn, nghe tiếng 'tạch' phát ra, đèn LED báo sáng và các tiếp điểm chuyển trạng thái (NC ngắt, NO thông với COM).
* Lưu ý an toàn: Tuyệt đối không cấp ngược cực nguồn điện cuộn hút (đối với loại có diode bảo vệ) và không vượt quá dòng định mức 5A để tránh làm cháy tiếp điểm.
