BT137

Thẻ: triac bt137 , triac bt137 600e , linh kien ban dan , linh kien cong suat , triac 8a , dimmer den , dieu khien dong co ac , 5B

BT137

Hàng trong kho: 56
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 271
Vị trí: 5B

Số lượng đã bán: 146

1 đánh giá - Viết đánh giá

7.560đ

Giá chưa bao gồm VAT: 7.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

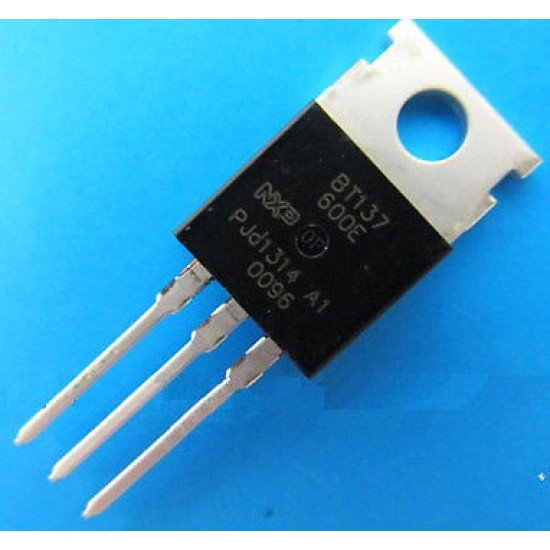

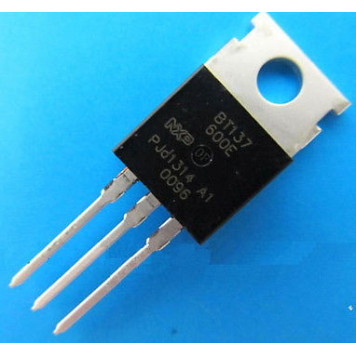

Triac BT137 (Model: BT137-600E) là một linh kiện bán dẫn công suất thuộc họ Triac, cho phép điều khiển và dẫn điện theo hai chiều. Sản phẩm rất phù hợp cho các ứng dụng điều khiển tải xoay chiều AC với độ bền cao và ổn định.

2. Thông số kỹ thuật

Điện áp cực đại (VDRM / VRRM): 600V
Dòng điện thuận cực đại (IT(RMS)): 8A
Điện áp điều khiển mở van (VGT): 1.5V
Dòng điều khiển mở van (IGT): 100mA
Nhiệt độ làm việc (Tj): -40°C ~ 125°C

3. Ứng dụng

Mạch điều khiển tốc độ động cơ điện xoay chiều (AC motor)
Mạch điều khiển độ sáng đèn (Dimmer)
Mạch điều khiển nhiệt độ trong lò ấp, lò sấy
Đóng cắt tải điện áp xoay chiều AC trong các thiết bị gia dụng

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng số (VOM) hoặc đồng hồ kim ở thang đo điện trở (Ω), linh kiện Triac BT137.
Thao tác: Đo điện trở giữa chân T1 và T2 theo cả hai chiều (kim không được lên). Sau đó kích dòng vào chân G và T2 để kiểm tra trạng thái dẫn của Triac.
Kết quả: Triac tốt khi không bị chập giữa T1 và T2 ở trạng thái bình thường, và thông mạch khi có dòng kích thích hợp lệ ở cực G.

* Lưu ý an toàn: Cẩn trọng khi thử nghiệm với nguồn điện lưới AC trực tiếp để tránh bị điện giật. Đảm bảo xả hết điện áp tích trữ và ngस्ट्र nguồn trước khi thao tác đo đạc trên mạch.

triac bt137
