1. Giới thiệu tổng quan

Triac BT131-600 là một linh kiện bán dẫn công suất nhỏ hoạt động như 2 Thyristor mắc song song ngược chiều, cho phép dẫn điện theo hai chiều. Linh kiện chịu được điện áp cực đại 600V và dòng điện thuận 1A, đóng gói chuẩn TO-92 nhỏ gọn, dễ dàng giao tiếp trực tiếp với vi điều khiển.

2. Thông số kỹ thuật

Model: BT131-600
Loại linh kiện: Triac
Điện áp cực đại (VDRM / VRRM): 600V
Dòng điện thuận cực đại (IT(RMS)): 1A
Điện áp điều khiển mở van (VGT): 1.5V (max)
Dòng điều khiển mở van (IGT): 7mA (max)

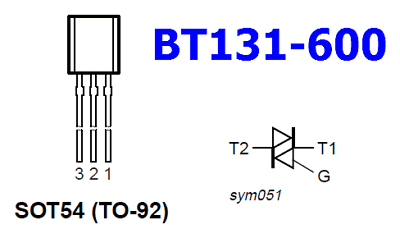

Kiểu đóng gói: TO-92 (3 chân)
Nhiệt độ làm việc: -40°C ~ 125°C

3. Ứng dụng

Sử dụng trong các mạch chuyển đổi AC-DC
Điều khiển pha trong các mạch điện tử công suất nhỏ
Mạch điều khiển tốc độ động cơ AC nhỏ, điều khiển độ sáng đèn (Dimmer)
Giao tiếp trực tiếp với vi điều khiển và mạch logic tích hợp để điều khiển tải xoay chiều

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở thang đo điện trở và linh kiện Triac BT131-600.
Thao tác: Đo điện trở giữa chân MT1 và MT2, đồng hồ phải báo ngắt mạch (vô cực) ở cả hai chiều. Kích hoạt cực G bằng cách cấp dòng nhỏ từ cực G sang MT2, kiểm tra sự dẫn điện giữa MT1 và MT2.
Kết quả: Triac hoạt động tốt khi các chiều đo cách điện đúng theo lý thuyết bán dẫn và đóng mở thông mạch khi có dòng kích ở cực G.

* Lưu ý an toàn: Khi thử nghiệm thực tế với nguồn điện lưới AC 220V, tuyệt đối tuân thủ các quy tắc an toàn điện để tránh điện giật nguy hiểm.
