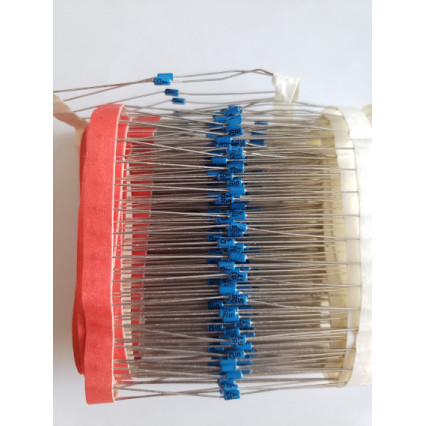

Diac DB3

Thẻ: diac db3 , diac db3 chinh hang , diode kich hoat 2 chieu , diode kích hoạt hai chiều , linh kien ban dan , linh kiện bán dẫn , mach dimmer , mạch dimmer , 5A

Diac DB3

Hàng trong kho: 406
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1704
Vị trí: 5A

Số lượng đã bán: 584

0 đánh giá - Viết đánh giá

540đ

Giá chưa bao gồm VAT: 500đ

10 sản phẩm trở lên giá: 432đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Diac DB3 là một diode kích hoạt hai chiều (trigger diode) phổ biến trong các mạch điều khiển pha AC, mạch mờ đèn (dimmer) và mạch điều khiển tốc độ động cơ. Linh kiện hoạt động bằng cách dẫn dòng điện khi điện áp vượt ngưỡng breakover, giúp kích hoạt các bán dẫn công suất như Triac hoặc Thyristor.

2. Thông số kỹ thuật

Loại linh kiện: Diac (Diode kích hoạt hai chiều)
Model: DB3
Điện áp kích hoạt (VBO): 28V - 36V
Dòng điện đỉnh (ITRM): 2A
Điện áp thuận (VF): Tối đa 1.5V (tại IF = 10mA)
Đóng gói: DO-35 (Through-hole)

3. Ứng dụng

Mạch điều khiển pha AC, mạch dimmer điều chỉnh độ sáng đèn
Mạch điều khiển tốc độ quạt và động cơ điện xoay chiều
Mạch kích hoạt Triac trong các bộ nguồn ổn áp tự động (AVR)
Các mạch tạo xung kích trong hệ thống điện tử công suất

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng số (DMM), đồng hồ kim (VOM) ở thang đo Rx10k hoặc máy đo linh kiện bán dẫn.
Thao tác: Đo điện trở giữa hai chân của Diac theo cả hai chiều.
Kết quả: Diac tốt sẽ thể hiện điện trở rất cao (hở mạch) ở cả hai chiều đo. Nếu báo thông mạch (0 ohm), linh kiện đã bị hỏng.

* Lưu ý an toàn: Không chạm tay trực tiếp khi thử nghiệm với điện áp cao. Đảm bảo xả tụ hoàn toàn trước khi đo đạc trên mạch.
