2N7000 PNP
- Hàng trong kho: Tạm hết hàng
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 283
- Vị trí: 5B
Số lượng đã bán: 167
Lượt xem: 380
2.700đ
Giá chưa bao gồm VAT: 2.500đ
1. Giới thiệu tổng quan

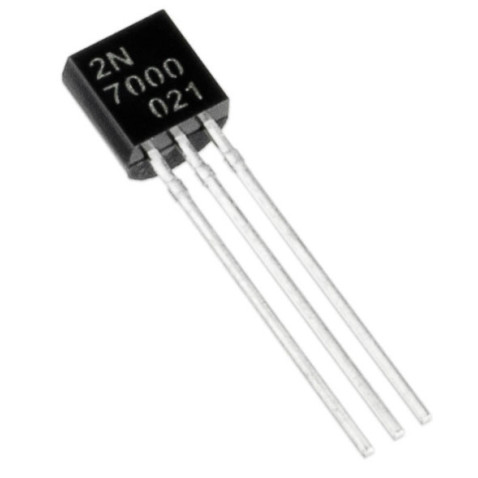

Transistor 2N7000 là một MOSFET kênh N rất phổ biến, chuyên dùng cho các ứng dụng chuyển mạch tốc độ cao và điều khiển tải dòng thấp. Linh kiện này nổi bật với điện trở dẫn thấp, khả năng điều khiển trực tiếp từ các ngõ ra vi điều khiển (như Arduino, ESP32) và độ tin cậy cao.
2. Thông số kỹ thuật
- Loại linh kiện: N-Channel MOSFET
- Điện áp Drain-Source (Vds): 60V
- Dòng điện liên tục (Id): 200mA
- Điện áp cổng (Vgs): ±20V
- Đóng gói: TO-92
3. Ứng dụng
- Mạch chuyển mạch kỹ thuật số tốc độ cao
- Điều khiển relay, còi chip, LED công suất nhỏ từ vi điều khiển
- Mạch giao tiếp mức logic (Logic level shifter)
- Các ứng dụng khuếch đại tín hiệu nhỏ
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM số (có chế độ đo diode), nguồn DC 5V, điện trở 10k, một bóng LED nhỏ.
- Thao tác: Sử dụng chế độ đo diode của VOM để kiểm tra thông mạch giữa Drain và Source (có diode ngược tích hợp). Cắm MOSFET lên breadboard, kích điện áp dương vào chân G để mở kênh D-S và làm sáng LED thử nghiệm.
- Kết quả: MOSFET hoạt động tốt khi đóng/mở chính xác theo tín hiệu kích tại chân G và không bị rò điện khi ngắt.
* Lưu ý an toàn: Tránh để hiện tượng phóng tĩnh điện (ESD) tác động trực tiếp lên chân Gate (G) vì có thể làm thủng lớp oxit cách điện của MOSFET.
