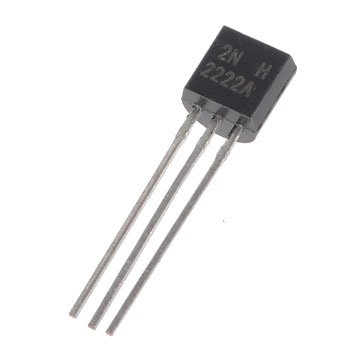

2N2222 NPN
2N2222 NPN
- Hàng trong kho: 960
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 512
- Vị trí: 5B
Số lượng đã bán: 2257
Lượt xem: 340
1.080đ
Giá chưa bao gồm VAT: 1.000đ
1. Giới thiệu tổng quan
Transistor 2N2222 NPN là một trong những linh kiện bán dẫn kinh điển và phổ biến nhất trong điện tử. Sản phẩm chuyên dùng cho các ứng dụng khuếch đại tín hiệu nhỏ và đóng cắt tốc độ cao với độ bền cao và giá thành cực kỳ kinh tế.
2. Thông số kỹ thuật
- Loại transistor: NPN
- Điện áp cực góp - cực phát (VCEO): 30V
- Dòng điện cực góp tối đa (IC): 600mA
- Công suất tiêu tán tối đa (PC): 500mW
- Tần số chuyển mạch (fT): 250 MHz
- Kiểu đóng gói: TO-92
3. Ứng dụng
- Mạch khuếch đại âm thanh và tín hiệu tần số cao
- Mạch điều khiển relay, còi, động cơ DC nhỏ từ vi điều khiển
- Mạch tạo dao động và mạch xung clock
- Linh kiện học tập và thực hành điện tử cơ bản
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) số hoặc kim, chuyển về thang đo điện trở (Diode test).
- Thao tác: Xác định chân B, C, E. Đo kiểm tra chiều thuận/ngược giữa B-C và B-E (phải thông một chiều như diode), đồng thời kiểm tra C-E không bị chập (không thông cả hai chiều).
- Kết quả: Transistor hoạt động tốt khi các mối nối P-N đạt chuẩn và không bị rò rỉ, chập đứt.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 30V và dòng vượt quá 600mA để tránh làm hỏng linh kiện do quá nhiệt.
