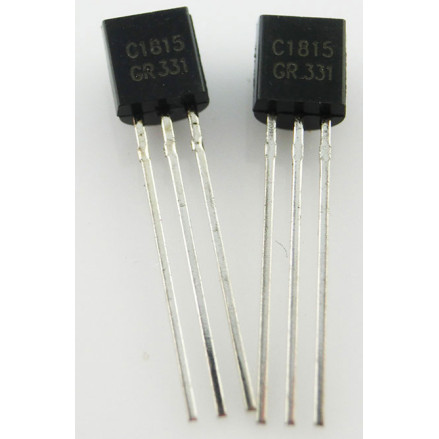

C1815 NPN
C1815 NPN
- Hàng trong kho: 4988
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 273
- Vị trí: 5B
Số lượng đã bán: 8224
Lượt xem: 407
540đ
Giá chưa bao gồm VAT: 500đ
1. Giới thiệu tổng quan
Transistor C1815 NPN là linh kiện bán dẫn rời rạc thông dụng, chuyên dùng cho các ứng dụng khuếch đại tín hiệu nhỏ và chuyển mạch điện tử tần số thấp. Sản phẩm nổi bật với độ ổn định cao, kích thước nhỏ gọn dạng cắm TO-92 và khả năng hoạt động bền bỉ trong các mạch điện tử.
2. Thông số kỹ thuật
- Loại Transistor: NPN
- Điện áp cực góp - cực phát (VCEO): 50V
- Điện áp cực góp - cực gốc (VCBO): 60V
- Điện áp cực phát - cực gốc (VEBO): 5V
- Dòng điện cực góp tối đa (IC): 150mA
- Công suất tiêu tán (PC): 400mW
- Độ lợi dòng điện (hFE): 70 - 700 (tùy phân nhóm O, Y, GR)
- Kiểu chân đóng gói: TO-92
3. Ứng dụng
- Mạch khuếch đại âm thanh và tín hiệu điện áp nhỏ
- Mạch chuyển mạch điều khiển rơ-le, còi, hoặc đèn LED
- Mạch dao động và mạch tạo xung trong các thiết bị điện tử dân dụng
- Sử dụng trong các mô hình học tập, thực hành môn điện tử cơ bản
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DMM) hoặc đồng hồ kim có chức năng đo Transistor (hFE) hoặc thang đo điện trở (Diode).
- Thao tác: Xác định các chân B (Base), C (Collector), E (Emitter). Đo kiểm tra thông mạch thuận/nghịch giữa B-C và B-E để xác định linh kiện còn sống hay bị chập/đứt, kiểm tra dòng rò giữa C-E.
- Kết quả: Transistor hoạt động tốt khi các mối nối P-N phân cực chuẩn (giống như diode), không bị chập ngắn mạch hoặc đứt mạch hoàn toàn giữa các chân.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn thông số kỹ thuật (VCEO tối đa 50V, IC tối đa 150mA) để tránh làm cháy hỏng linh kiện. Thao tác hàn chân nhanh chóng để tránh quá nhiệt làm hỏng cấu trúc bên trong.
transistor c1815 npn
