1. Giới thiệu tổng quan

Sản phẩm USB Type B cái 90 độ là loại jack cắm USB góc vuông chuyên dụng, hàn trực tiếp trên mạch điện tử, máy in hoặc thiết bị ngoại vi. Thiết kế chân vuông góc 90 độ giúp tiết kiệm không gian lắp đặt tối ưu cho mạch in (PCB) có diện tích hạn chế và đảm bảo độ bền cơ học cao.

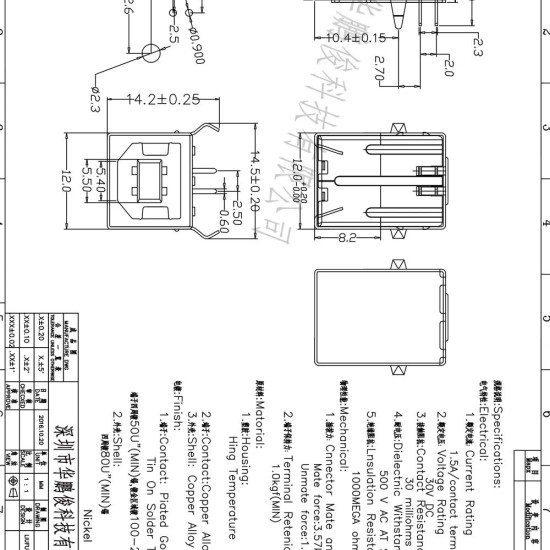

2. Thông số kỹ thuật

Loại connector: USB Type B Cái (Female)
Góc vuông: 90 độ (Góc vuông gắn PCB)
Số chân kết nối: 4 chân nguồn và tín hiệu (VBUS, D-, D+, GND) + chân cố định vỏ
Chất liệu chân tiếp xúc: Đồng mạ thiếc/vàng chống gỉ
Độ bền cắm rút: Lên đến 1500 lần

3. Ứng dụng

Làm cổng giao tiếp USB cho các mạch Arduino, mạch điều khiển, máy in, máy CNC.
Thay thế cổng USB Type B bị hỏng trên các thiết bị ngoại vi, mạch điện tử công nghiệp.
Thiết kế các mạch in (PCB) tự chế cần tiết kiệm chiều cao hoặc tối ưu không gian vỏ hộp.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Đo tiếng bíp).
Thao tác: Đặt một que đo vào chân phía sau của jack cắm, que còn lại chạm vào chân tương ứng trên đầu cắm cáp USB Type B khi cắm vào.
Kết quả: Đồng hồ kêu bíp hoặc hiển thị điện trở gần bằng 0 ohm cho từng cặp chân tương ứng, chứng tỏ tiếp xúc tốt và không bị đứt ngầm.

* Lưu ý an toàn: Kiểm tra kỹ các chân hàn trên PCB để tránh hiện tượng chập chạm giữa các chân nguồn (VBUS và GND) gây hư hỏng nguồn cấp của thiết bị.
