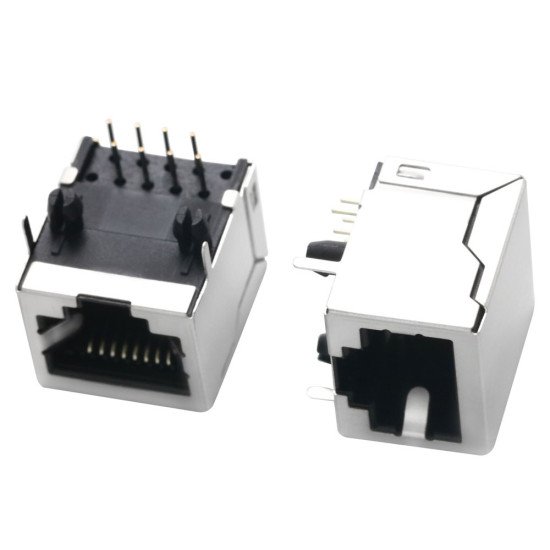

RJ45 cái 90 độ 18.3mm
RJ45 cái 90 độ 18.3mm
- Hàng trong kho: 132
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1730
- Vị trí: 3B
Số lượng đã bán: 123
Lượt xem: 240
5.400đ
Giá chưa bao gồm VAT: 5.000đ
10 sản phẩm trở lên giá: 4.320đ
50 sản phẩm trở lên giá: 3.780đ
1. Giới thiệu tổng quan
Đầu cắm RJ45 cái 90 độ 18.3mm là linh kiện kết nối mạng chuyên dụng, thiết kế góc vuông 90 độ giúp tiết kiệm không gian tối ưu cho các thiết bị điện tử, switch hoặc bo mạch chật hẹp. Sản phẩm đảm bảo truyền tín hiệu mạng ổn định, độ bền cao và tương thích hoàn hảo với các chuẩn cáp mạng Ethernet thông dụng.

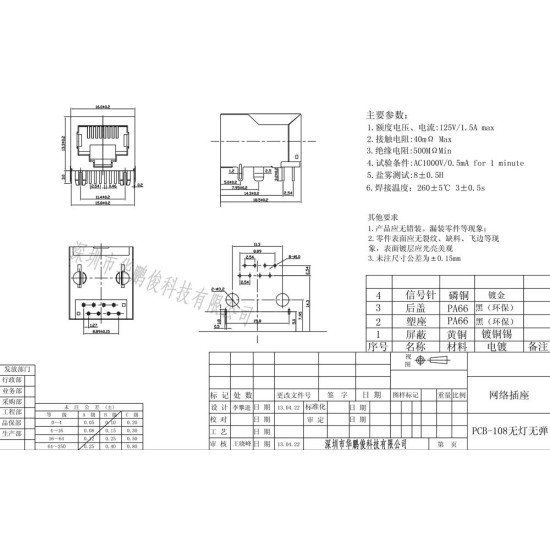

2. Thông số kỹ thuật
- Loại đầu cắm: RJ45 Female (Cái)
- Góc lắp đặt: Góc vuông 90 độ
- Chiều cao/Kích thước: 18.3mm
- Chất liệu chân tiếp xúc: Hợp kim mạ đồng chống oxy hóa
- Ứng dụng: Hàn PCB, thiết bị mạng, router, switch
3. Ứng dụng
- Lắp ráp và sửa chữa bo mạch thiết bị mạng (Router, Switch, Hub).
- Sử dụng trong các thiết bị điện tử công nghiệp cần tiết kiệm không gian chiều dọc.
- Tạo cổng kết nối Ethernet âm tường hoặc trên các module tùy custom.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity) hoặc máy test cáp mạng.
- Thao tác: Chấm các đầu dò của VOM vào từng chân hàn phía sau của jack RJ45 và chân tương ứng ở đầu cắm RJ45 đực cắm vào.
- Kết quả: Đồng hồ kêu tít hoặc thông mạch ở cả 8 chân, không bị chập chờn hay đứt quãng.
* Lưu ý an toàn: Tránh tác động lực cơ học quá mạnh làm gãy chân hàn hoặc biến dạng vỏ nhựa của jack cắm khi hàn lên mạch.
