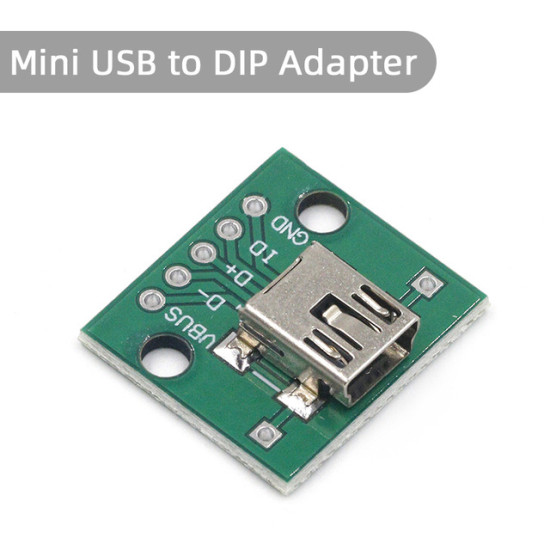

Đế ra chân mini USB đầu cái
Đế ra chân mini USB đầu cái
- Hàng trong kho: 16
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2036
- Vị trí: 3B10
Số lượng đã bán: 4
Lượt xem: 190
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
Đế ra chân mini USB đầu cái là phụ kiện hữu ích giúp chuyển đổi chuẩn kết nối Mini USB thành các chân cắm breadboard tiện lợi. Sản phẩm hỗ trợ tối đa cho việc cấp nguồn, nạp chương trình hoặc truyền dữ liệu trong các dự án điện tử DIY, giúp thao tác kết nối nhanh chóng và chắc chắn hơn.
2. Thông số kỹ thuật
- Loại cổng: Mini USB Type-B Female (Đầu cái)
- Số chân tín hiệu: 5 chân (VBUS, D-, D+, ID, GND)
- Chuẩn chân cắm: Standard 2.54mm pitch (dễ dàng gắn breadboard hoặc hàn dây)
- Chất liệu mạch: PCB chất lượng cao, độ bền cơ học tốt
3. Ứng dụng
- Chế tạo cáp nguồn, cáp dữ liệu tùy chỉnh cho vi điều khiển
- Làm mạch giao tiếp, mạch nạp chương trình sử dụng cổng Mini USB
- Tạo cổng cấp nguồn USB 5V cho các mạch điện tử tự chế
- Học tập và nghiên cứu về chuẩn giao tiếp USB
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity) và một sợi cáp Mini USB đang hoạt động tốt.
- Thao tác: Cắm cáp Mini USB vào đế ra chân, lần lượt chấm que đo vào đầu cáp phía còn lại (hoặc nguồn cấp) và các chân pin tương ứng trên bo mạch.
- Kết quả: Đồng hồ kêu tít tít hoặc hiển thị điện trở gần bằng 0 ở từng cặp tương ứng, chứng minh các chân tiếp xúc tốt và không bị đứt mạch.
* Lưu ý an toàn: Tránh để các chân cực chạm chập vào nhau (đặc biệt là nguồn VBUS và GND) khi đang cấp điện để không làm hỏng nguồn cấp USB.
