USB type C cái
- Hàng trong kho: 510
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1744
- Vị trí: 3B
Số lượng đã bán: 100
Lượt xem: 251
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

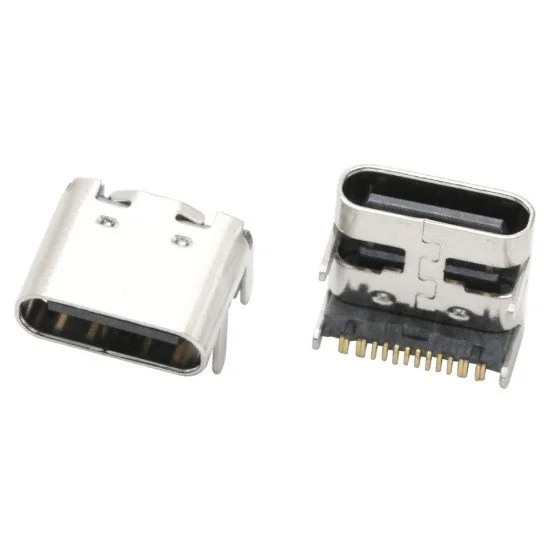

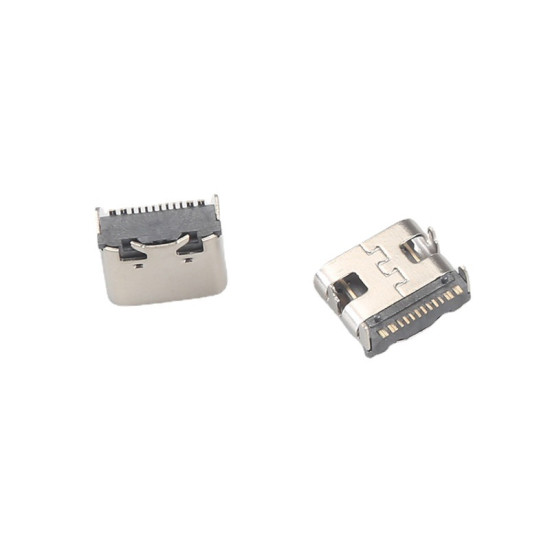

USB Type-C cái 16 pin 1.0mm USB 3.1 (Model: CTPT-16650) là linh kiện đầu cắm dạng cái chuẩn USB Type-C hỗ trợ tốc độ truyền dữ liệu cao theo chuẩn USB 3.1. Thiết kế 16 chân với bước chân 1.0mm giúp sản phẩm dễ dàng tích hợp vào các thiết kế mạch điện tử, bo mạch nhúng hoặc dùng để sửa chữa thiết bị hiện đại.
2. Thông số kỹ thuật
- Model: CTPT-16650
- Loại đầu cắm: USB Type-C Cái (Female)
- Số lượng chân: 16 pin
- Bước chân (Pitch): 1.0mm
- Chuẩn giao tiếp: USB 3.1
- Chất liệu chân tiếp xúc: Hợp kim đồng mạ chống gỉ
3. Ứng dụng
- Sửa chữa, thay thế cổng sạc và truyền dữ liệu trên điện thoại, máy tính bảng, mạch vi điều khiển.
- Thiết kế mạch in (PCB) tự chế có giao tiếp hoặc cấp nguồn qua cổng USB Type-C.
- Các dự án DIY, STEM và thiết bị điện tử thông minh cần cổng kết nối Type-C chuẩn USB 3.1.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity) và một cáp USB Type-C chuẩn.
- Thao tác: Cắm cáp USB Type-C vào đầu cái, dùng que đo của VOM kiểm tra từng chân hàn phía sau với các đầu tương ứng trên đầu đực của cáp để đảm bảo không bị đứt mạch hoặc chập chờn.
- Kết quả: Đồng hồ kêu tít (thông mạch) ở từng cặp chân tương ứng, không bị chập giữa các chân nguồn (VBUS) và chân tín hiệu (GND, D+, D-).
* Lưu ý an toàn: Khi hàn linh kiện lên mạch, cần dùng mỏ hàn có nhiệt độ phù hợp và thời gian hàn nhanh để tránh làm chảy phần vỏ nhựa cách điện của đầu cắm.
