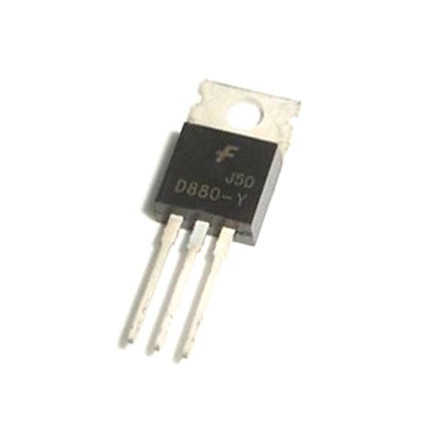

D880 NPN
D880 NPN
- Hàng trong kho: 99
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 802
- Vị trí: 5B
Số lượng đã bán: 75
Lượt xem: 310
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
Transistor D880 NPN là linh kiện bán dẫn công suất trung bình được sử dụng phổ biến trong các mạch điện tử đa dạng. Sản phẩm nổi bật với khả năng chịu dòng điện lên đến 3A và điện áp ngược cực đại 60V, đảm bảo độ ổn định cao. Đây là sự lựa chọn tối ưu cho các ứng dụng khuếch đại tín hiệu, điều khiển tải và mạch chuyển mạch.
2. Thông số kỹ thuật
- Loại Transistor: NPN
- Điện áp cực góp - cực phát (Vceo): 60V
- Dòng điện cực góp tối đa (Ic max): 3A
- Công suất tiêu tán cực góp (Pc max): 30W
- Dòng điện cực gốc (Ib): 0.5A
- Dải nhiệt độ hoạt động: -55°C đến 150°C
3. Ứng dụng
- Mạch khuếch đại âm thanh và khuếch đại công suất trung bình.
- Mạch điều khiển động cơ DC, rơ-lay, và van điện từ.
- Mạch nguồn tuyến tính, mạch ổn áp và mạch chuyển mạch DC-DC.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DVM) hoặc đồng hồ kim có chức năng đo transistor (hFE).

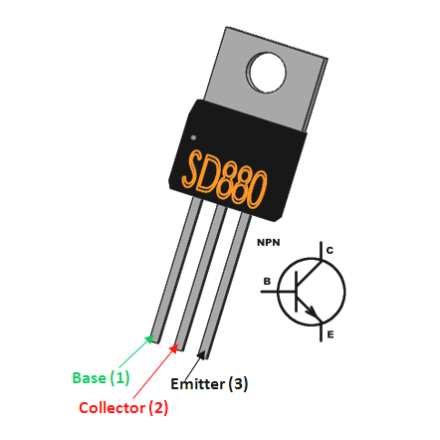

- Thao tác: Đặt đồng hồ ở chế độ đo đi-ốt (diode test). Xác định các chân B, C, E của transistor D880. Tiến hành đo kiểm tra sự thông mạch giữa B-C, B-E và kiểm tra rò rỉ giữa C-E.
- Kết quả: Transistor tốt khi chuyển mạch giữa các chân đúng chiều phân cực (B-C và B-E dẫn một chiều, C-E không dẫn điện ở cả hai chiều khi không phân cực chân B).
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 60V hoặc dòng điện vượt mức 3A. Lắp đặt tản nhiệt phù hợp khi hoạt động ở mức công suất cao để tránh quá nhiệt làm hỏng linh kiện.
