H1061
H1061
- Hàng trong kho: 49
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1293
- Vị trí: 5B
Số lượng đã bán: 230
Lượt xem: 292
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

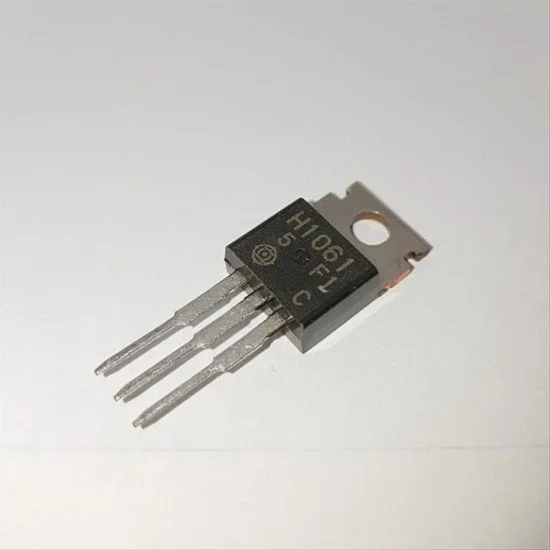

Transistor H1061 NPN là dòng transistor công suất phân cực ngược NPN được thiết kế tối ưu cho các ứng dụng mạch khuếch đại tần số thấp và chuyển mạch cơ bản. Với khả năng chịu dòng điện lên đến 4A và điện áp cực đại 80V, sản phẩm hoạt động bền bỉ, ổn định trong nhiều thiết bị điện tử dân dụng và công nghiệp.
2. Thông số kỹ thuật
- Loại linh kiện: Transistor NPN
- Model: H1061
- Điện áp cực đại (U_CEO): 80V
- Điện áp cực đại (U_CBO): 100V
- Điện áp cực đại (U_EBO): 5V
- Dòng điện cực đại (I_C): 4A
- Hệ số khuếch đại (hFE): 55 ~ 160
- Nhiệt độ làm việc: -65°C ~ 150°C
3. Ứng dụng
- Mạch khuếch đại âm thanh và tần số thấp
- Mạch điều khiển động cơ DC nhỏ, relay
- Mạch nguồn tuyến tính, mạch ổn áp
- Các ứng dụng chuyển mạch công suất vừa và nhỏ
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DMM) hoặc đồng hồ kim có tích hợp chức năng đo transistor (hFE) hoặc thang đo điện trở (Diode).
- Thao tác: Xác định 3 chân B, C, E của H1061 (nhìn từ mặt trước, từ trái sang phải thường là B-C-E hoặc tùy theo datasheet). Đo thông mạch giữa các cặp chân B-E và B-C theo chiều thuận (phải dẫn) và ngược (phải ngắt) để kiểm tra độ sống của linh kiện.
- Kết quả: Transistor tốt khi các mối nối P-N phân cực thuận dẫn điện bình thường, không bị chập (0 ohms) hoặc đứt (vô cùng) ở cả hai chiều.
* Lưu ý an toàn: Không cấp điện áp vượt quá định mức 80V U_CEO và dòng điện vượt quá 4A để tránh làm hỏng linh kiện. Lắp tản nhiệt phù hợp khi hoạt động ở công suất cao.
h1061 npn
