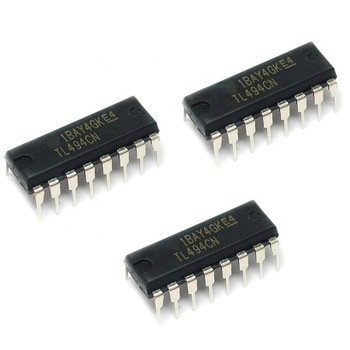

TL494

Thẻ: ic tl494 , ic tl494 la gì , ic tl494 pwm , tl494 , mạch nguồn xung , mach nguon xung , inverter , ic nguồn , 3L1

TL494

Hàng trong kho: 11
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1251
Vị trí: 3L1

Số lượng đã bán: 89

1 đánh giá - Viết đánh giá

7.560đ

Giá chưa bao gồm VAT: 7.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC TL494 là mạch điều khiển PWM (Pulse Width Modulation) chuyên dụng, tích hợp đầy đủ các mạch điều khiển cần thiết cho việc thiết kế bộ nguồn chuyển mạch. Thiết bị này nổi bật với khả năng ổn định tần số dao động, tích hợp bộ khuếch đại sai lệch và mạch điều khiển thời gian chết (dead-time control) linh hoạt. TL494 là lựa chọn tiêu chuẩn công nghiệp cho các ứng dụng nguồn xung, inverter và mạch nghịch lưu.

2. Thông số kỹ thuật

Điện áp cung cấp (VCC): 7V đến 41V
Dòng điện ngõ ra tối đa: 250mA (mỗi transistor ngõ ra)
Tần số dao động: 1kHz đến 300kHz
Nhiệt độ hoạt động: 0°C đến 70°C (Dòng thương mại)
Kiểu chân: DIP-16 hoặc SOP-16

3. Ứng dụng

Mạch nguồn máy tính ATX (Power Supply Unit)
Bộ nguồn DC-DC chuyển mạch dạng flyback và forward
Mạch nghịch lưu (Inverter) đổi nguồn DC sang AC
Bộ điều khiển tốc độ động cơ DC và điều khiển công suất lớn

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM số, nguồn cấp DC 12V ổn định, mạch test gắn socket DIP-16 và dao động ký (nếu có để kiểm tra xung PWM).
Thao tác: Cấp nguồn VCC (chân 12) và nối chân GND (chân 7). Thiết lập điện áp hồi tiếp và chân điều khiển dead-time (chân 4) xuống GND. Đo điện áp tại các chân ngõ ra (chân 8 và chân 11) hoặc quan sát dạng sóng xung PWM trên dao động ký.
Kết quả: IC hoạt động tốt khi chân tham chuẩn (chân 14) ổn định ở mức 5V và các ngõ ra xuất xung vuông PWM có tần số phụ thuộc vào linh kiện tạo dao động R-C gắn ở chân 5 và 6.

* Lưu ý an toàn: Không cấp ngược cực nguồn điện vào chân VCC và GND để tránh làm cháy IC. Tránh để các chân ngõ ra bị chập tải trực tiếp trong quá trình đo đạc.
