1. Giới thiệu tổng quan

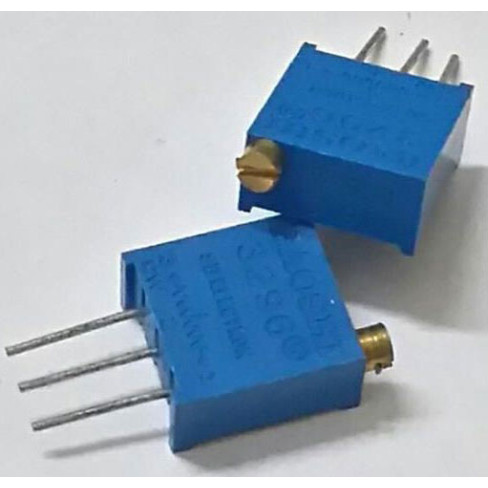

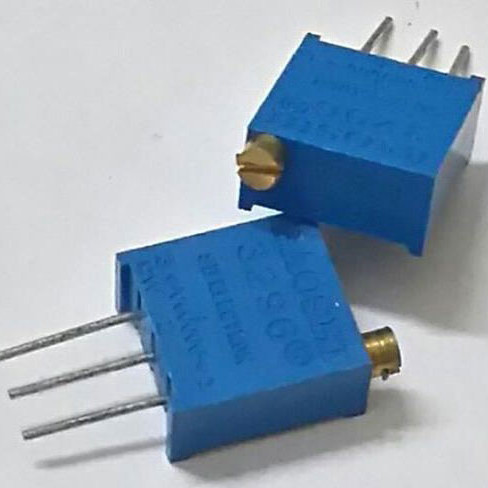

Biến trở tinh chỉnh 3296W là linh kiện điện tử thụ động dạng biến trở vị trí đa vòng, cho phép điều chỉnh giá trị điện trở một cách cực kỳ chính xác. Sản phẩm có thiết kế nhỏ gọn, độ bền cơ học cao và thường được sử dụng để hiệu chỉnh điện áp, dòng điện hoặc tín hiệu trong các mạch điện tử.

2. Thông số kỹ thuật

Model: 3296W
Loại biến trở: Tinh chỉnh đa vòng (Trimmer Potentiometer)
Sai số điện trở: ±10%
Công suất định mức: 0.5W
Nhiệt độ hoạt động: -55°C đến +125°C
Kiểu chân: Cắm xuyên lỗ (DIP)

3. Ứng dụng

Hiệu chỉnh điện áp nguồn trong các mạch nguồn DIY hoặc mạch nguồn hạ áp.
Tinh chỉnh độ nhạy cho các mạch cảm biến analog.
Hiệu chỉnh tín hiệu ngõ vào/ngõ ra trong các thiết bị âm thanh, đo lường và điều khiển công nghiệp.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chuyển về thang đo điện trở (Ohms).
Thao tác: Đo điện trở giữa hai chân bìa để xác định giá trị danh định của biến trở. Tiếp tục đo giữa một chân bìa và chân giữa (chân chạy), sau đó vặn vít tinh chỉnh để quan sát sự thay đổi giá trị điện trở trên đồng hồ.
Kết quả: Giá trị điện trở thay đổi mượt mà từ 0 đến giá trị tối đa khi vặn vít, không bị nhảy số hoặc mất tiếp xúc.

* Lưu ý an toàn: Không vặn quá lực khi biến trở đã đạt đến giới hạn tối đa hoặc tối thiểu để tránh làm hỏng cơ cấu bánh răng bên trong.
