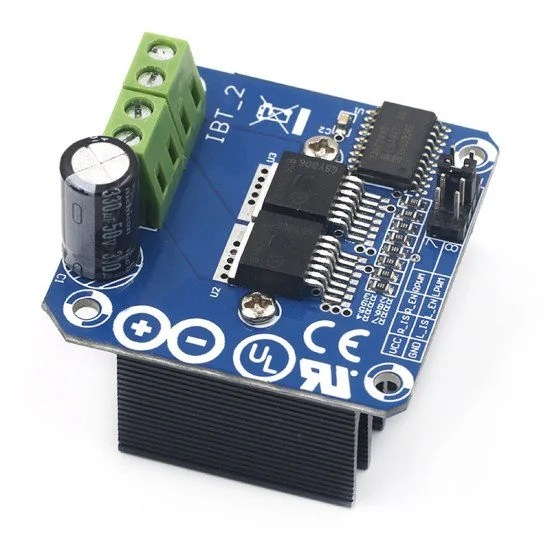

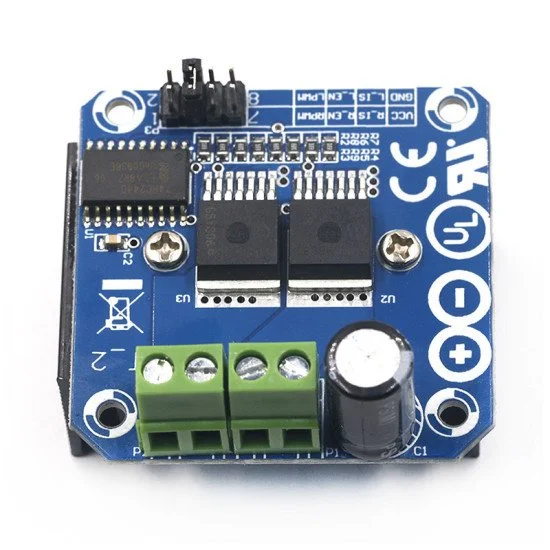

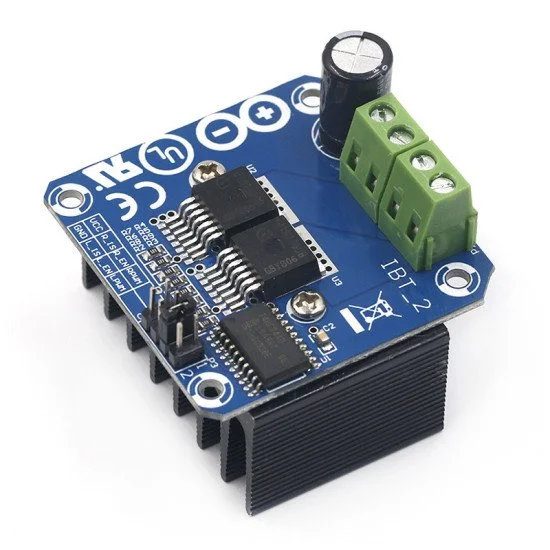

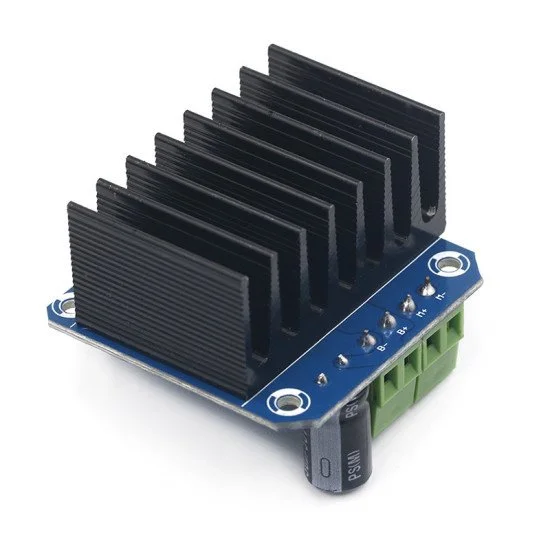

Module điều khiển động cơ DC BTS7960 43A

Mới

Thẻ: module bts7960 43a , module dieu khien dong co dc bts7960 43a , mạch cầu h , mach cau h , điều khiển động cơ dc , dieu khien dong co dc , bts7960 , 6D

Module điều khiển động cơ DC BTS7960 43A

Hàng trong kho: 32
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2261
Vị trí: 6D

Số lượng đã bán: 59

1 đánh giá - Viết đánh giá

113.400đ

Giá chưa bao gồm VAT: 105.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module điều khiển động cơ DC BTS7960 43A là mạch cầu H công suất lớn chuyên dùng để điều khiển tốc độ và đảo chiều động cơ DC một cách mạnh mẽ. Sản phẩm tích hợp đầy đủ các tính năng bảo vệ thông minh như tự động shutdown khi điện áp thấp và bảo vệ quá nhiệt, đảm bảo độ bền và an toàn tối đa cho hệ thống.

2. Thông số kỹ thuật

Model: BTS7960 43A
Điện áp đầu vào: 6 ~ 27V
Dòng điện tải mạch: 43A
Tín hiệu logic điều khiển: 3.3 ~ 5V
Tần số điều khiển tối đa: 25KHz
Bảo vệ điện áp thấp: Tự động shutdown khi điện áp dưới 5.5V
Bảo vệ quá nhiệt: Ngắt đầu ra khi có hiện tượng quá nhiệt
Kích thước: 40 x 50 x 12mm

3. Ứng dụng

Điều khiển tốc độ và đảo chiều động cơ DC công suất lớn trong xe tự hành (AGV), robot chiến đấu.
Ứng dụng trong các hệ thống cơ điện tử tự động hóa cần dòng tải cao.
Điều khiển bơm nước mini, băng tải, hoặc các cơ cấu chấp hành sử dụng động cơ DC.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp động cơ (6-27V), nguồn logic 5V, vi điều khiển (Arduino) hoặc mạch phát xung PWM, động cơ DC công suất phù hợp và đồng hồ VOM.
Thao tác: Cấp nguồn VCC và GND, nối các chân điều khiển RPWM, LPWM, R_EN, L_EN với Arduino theo sơ đồ kết nối, sau đó nạp code test đảo chiều và điều khiển tốc độ.
Kết quả: Động cơ thay đổi tốc độ mượt mà theo tín hiệu PWM và đảo chiều quay chính xác theo trạng thái logic của các chân điều khiển.

* Lưu ý an toàn: Tuyệt đối không cược ngược cực nguồn cấp động cơ vì có thể làm hỏng mạch cầu H. Đảm bảo dòng điện của động cơ nằm trong giới hạn cho phép và tản nhiệt tốt khi chạy dòng cao.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

RPWM nối với Chân số 5 (PWM) Arduino
LPWM nối với Chân số 6 (PWM) Arduino
R_EN & L_EN nối chung với Nguồn 5V hoặc chân Digital
VCC nối với Nguồn 5V
GND nối với GND Arduino và GND nguồn động cơ

C/C++ (Arduino/ESP)

const int RPWM = 5;
const int LPWM = 6;
const int REN = 7;
const int LEN = 8;

void setup() {
  pinMode(RPWM, OUTPUT);
  pinMode(LPWM, OUTPUT);
  pinMode(REN, OUTPUT);
  pinMode(LEN, OUTPUT);
  digitalWrite(REN, HIGH);
  digitalWrite(LEN, HIGH);
}

void loop() {
  analogWrite(LPWM, 0);
  for (int i = 0; i <= 255; i++) {
    analogWrite(RPWM, i);
    delay(10);
  }
  delay(1000);
}
