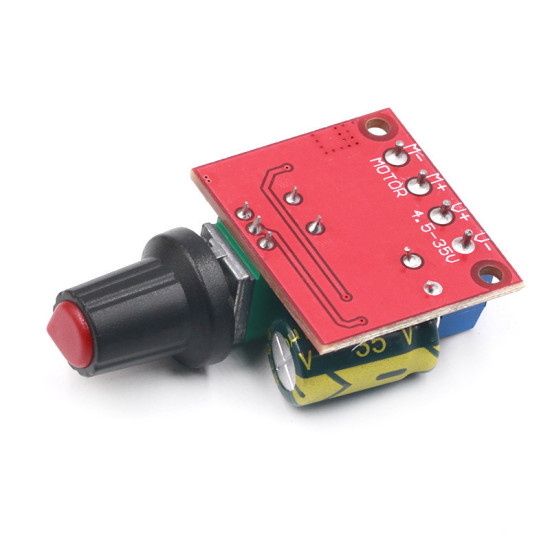

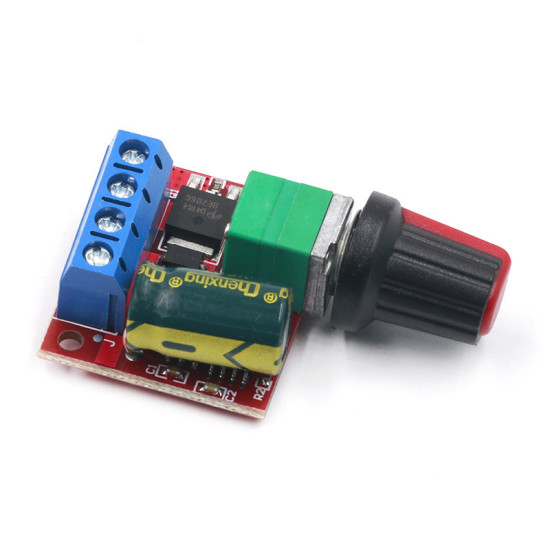

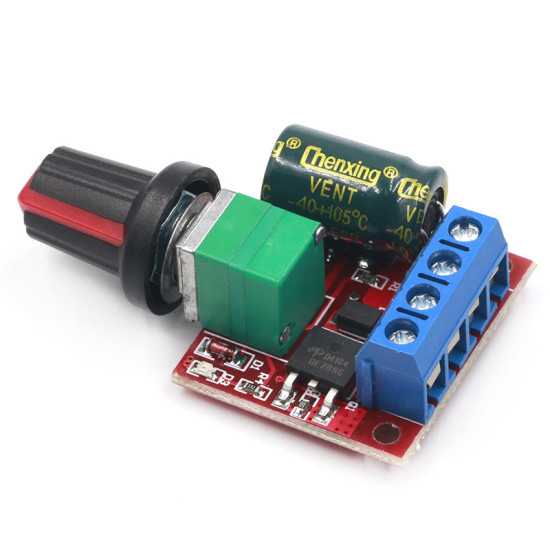

Mạch điều khiển tốc độ động cơ PWM 5A
Mạch điều khiển tốc độ động cơ PWM 5A
- Hàng trong kho: 126
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 744
- Vị trí: 1A38
Số lượng đã bán: 607
Lượt xem: 423
21.600đ
Giá chưa bao gồm VAT: 20.000đ
1. Giới thiệu tổng quan
Mạch điều khiển tốc độ động cơ PWM 5A là module công suất chuyên dụng giúp điều khiển tốc độ quay của động cơ nhanh chậm một cách mượt mà hoặc điều chỉnh độ sáng tối của đèn LED (Dimmer). Sản phẩm sở hữu dải điện áp đầu vào rộng từ 3 đến 35VDC, dòng đầu ra tối đa lên đến 5A cùng cầu chì bảo vệ an toàn, đáp ứng hoàn hảo cho nhiều ứng dụng điện tử tự động khác nhau.
2. Thông số kỹ thuật
- Điện áp hoạt động: 4.5 ~ 35VDC (Khuyến nghị 3 ~ 35VDC)
- Dòng đầu ra tối đa: 5A
- Công suất đầu ra tối đa: 90W
- Dòng nghỉ: 7uA
- Chu kỳ xung PWM (Duty cycle): 1% - 100%
- Tần số PWM: 20kHz
- Kích thước: 30 x 26 x 14mm
3. Ứng dụng
- Điều khiển tốc độ động cơ DC mini, quạt tản nhiệt.
- Làm mạch Dimmer điều chỉnh độ sáng đèn LED.
- Ứng dụng trong các mô hình đồ án điện tử, robot tự hành.
- Điều chỉnh nhiệt độ cho các thiết bị đốt nóng công suất nhỏ.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC (5V - 24V), động cơ DC nhỏ hoặc bóng đèn LED, đồng hồ VOM.
- Thao tác: Kết nối nguồn vào hai chân Power (+ và -) của mạch (chú ý đúng cực tính). Nối động cơ hoặc LED vào ngõ ra Motor (+ và -). Vặn biến trở để thay đổi tốc độ/độ sáng.
- Kết quả: Động cơ thay đổi tốc độ quay từ chậm đến nhanh (hoặc LED sáng tối tương ứng) khi vặn biến trở.
* Lưu ý an toàn: Không cấp nguồn vượt quá điện áp tối đa 35VDC và không đấu nối ngược cực nguồn vào vì có thể làm hỏng linh kiện trên mạch.
