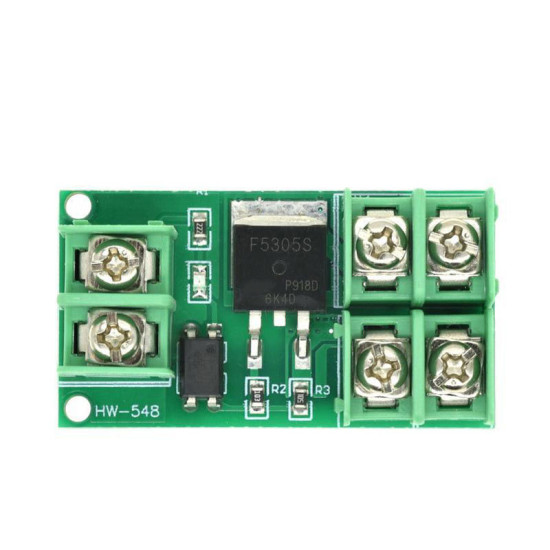

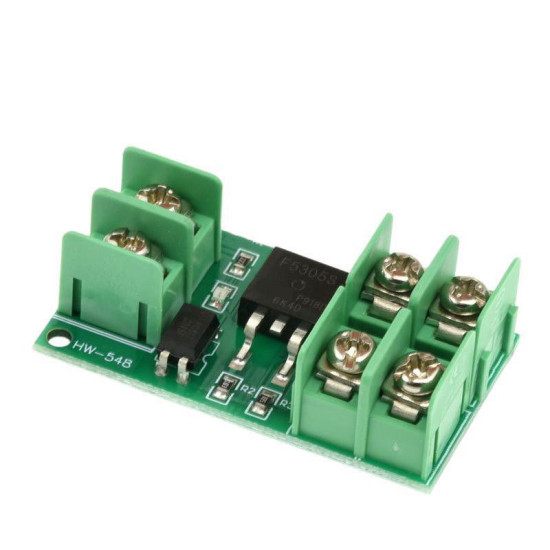

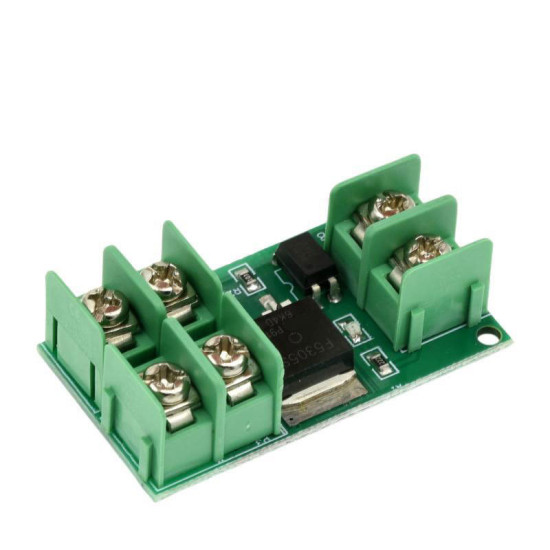

Mạch điều khiển PWM mosfet

Các bước kiểm tra nhanh:

1. Chuẩn bị: Nguồn DC 12V (hoặc 24V), đồng hồ VOM, bóng đèn DC 12V hoặc mô tơ nhỏ, nguồn kích xung PWM (Arduino hoặc nguồn DC 3-24V).
2. Thao tác: Cấp nguồn dương/âm vào ngõ vào nguồn của mạch (DC+ / DC-). Kết nối tải (bóng đèn/động cơ) vào ngõ ra (OUT+ / OUT-). Cấp tín hiệu kích vào chân Trigger (PWM/GND).
3. Kết quả: Tải hoạt động theo tín hiệu kích; khi thay đổi mức tín hiệu hoặc tần số PWM, tốc độ hoặc độ sáng của tải thay đổi tương ứng.

* Lưu ý an toàn: Không đấu ngược cực nguồn điện để tránh làm cháy mosfet. Khi dòng điện tải vượt quá 5A, bắt buộc phải lắp thêm tản nhiệt cho mosfet để đảm bảo độ bền.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

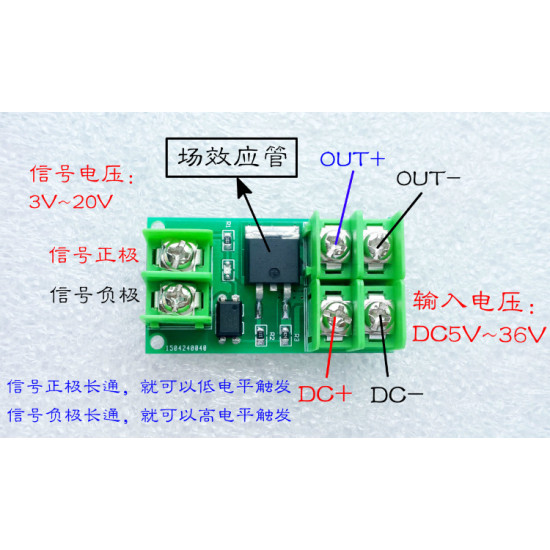

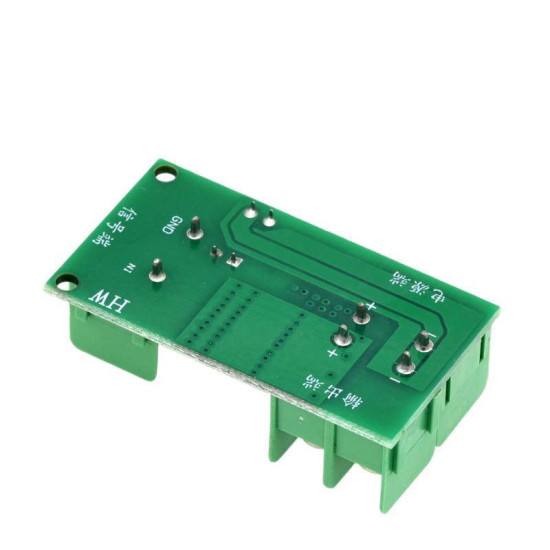

Kết nối chân:

• VCC/DC+ nối với Nguồn dương ngoài (5-36V)
• GND/DC- nối với GND của Arduino và nguồn ngoài (Chung GND)
• PWM / Trigger nối với Chân PWM của Arduino (ví dụ: Chân 9)
• OUT+ / OUT- nối với Thiết bị tải (Động cơ DC, LED,...)

const int pwmPin = 9; // Khai báo chân kết nối PWM với mạch Mosfet

void setup() {
  pinMode(pwmPin, OUTPUT); // Cài đặt chân số 9 là ngõ ra
}

void loop() {
  // Tăng dần độ sáng/tốc độ thiết bị từ 0 đến tối đa
  for (int brightness = 0; brightness <= 255; brightness += 5) {
    analogWrite(pwmPin, brightness);
    delay(30);
  }
  // Giảm dần độ sáng/tốc độ thiết bị từ tối đa về 0
  for (int brightness = 255; brightness >= 0; brightness -= 5) {
    analogWrite(pwmPin, brightness);
    delay(30);
  }
}
