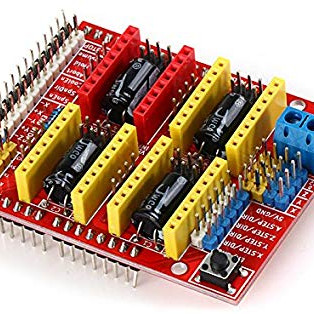

CNC Shield V3 For A4988

Thẻ: cnc shield v3 , cnc shield v3 for a4988 , mach dieu khien cnc , mạch điều khiển cnc , board cnc a4988 , board dieu khien a4988 , shield cnc arduino , mach cnc a4988 , 1F12

Hàng trong kho: 24
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 737
Vị trí: 1F12

Số lượng đã bán: 115

1 đánh giá - Viết đánh giá

43.200đ

Giá chưa bao gồm VAT: 40.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Board mạch CNC Shield V3 For A4988 là giải pháp tối ưu dùng để điều khiển các dòng động cơ bước (Stepper Motor) thông qua vi điều khiển Arduino UNO. Sản phẩm được thiết kế chuyên dụng cho máy khắc laser, máy in 3D mini và máy phay CNC thu nhỏ với độ ổn định cao và dễ dàng kết nối.

2. Thông số kỹ thuật

Điện áp logic: 5V DC
Điện áp nguồn động lực: 12 - 36V DC
Driver tương thích: A4988, DRV8825
Hỗ trợ trục: 4 trục (X, Y, Z, A)
Tương thích phần mềm: GRBL

3. Ứng dụng

Chế tạo máy in 3D mini
Làm máy khắc laser mini và máy phay CNC mini
Điều khiển đồng thời nhiều động cơ bước trong các đồ án tự động hóa

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Arduino UNO, mạch CNC Shield V3, Driver A4988, nguồn cấp 12V, động cơ bước Nema 17.
Thao tác: Cắm driver A4988 đúng chiều lên shield, gắn shield lên Arduino UNO, kết nối động cơ và cấp nguồn. Nạp code GRBL để test.
Kết quả: Các trục chuyển động mượt mà theo lệnh từ máy tính, driver không bị quá nhiệt bất thường.

* Lưu ý an toàn: Cắm đúng chiều driver A4988 (chú ý chân EN và GND), không cắm/rút driver khi đang cấp nguồn để tránh cháy linh kiện.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

CNC Shield V3 cắm trực tiếp lên chân tương thích của Arduino UNO

C/C++ (Arduino/ESP)

// Su dung firmware GRBL tieu chuẩn cho CNC Shield V3
// Tai va nap GRBL Firmware thong qua Arduino IDE
void setup() {
  Serial.begin(9600);
}
void loop() {
  // He thong dieu khien tu dong qua G-code
}

cnc shield v3 for a4988
