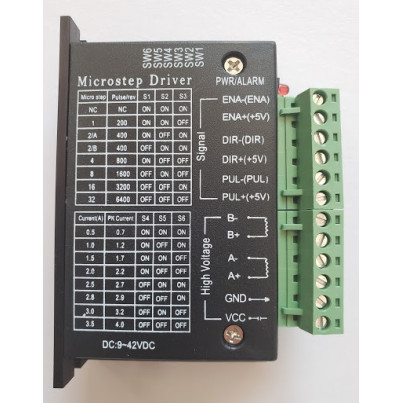

Mạch điều khiển động cơ bước TB6600 4A 9-42VDC

Hàng trong kho: 17
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.20kg
Mã kho: 1666
Vị trí: 6D

Số lượng đã bán: 115

1 đánh giá - Viết đánh giá

140.400đ

Giá chưa bao gồm VAT: 130.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch điều khiển động cơ bước TB6600 4A 9-42VDC là module chuyên dụng dùng để điều khiển các loại động cơ bước 2 pha/4 pha với hiệu suất cao và hoạt động ổn định. Sản phẩm tích hợp nhiều tính năng bảo vệ tiên tiến như bảo vệ quá nhiệt TSD, bảo vệ quá áp UVLO cùng khả năng điều chỉnh dòng điện linh hoạt, là sự lựa chọn hoàn hảo cho các ứng dụng tự động hóa và chế tạo máy CNC.

2. Thông số kỹ thuật

Điện áp đầu vào: 9-42VDC
Dòng điện tối đa: 4A
Độ phân giải bước: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32 step
Tính năng hỗ trợ: Điều khiển đảo chiều quay, chân Reset, Enable và Standby
Bảo vệ: Quá nhiệt (TSD), Quá áp (UVLO)

3. Ứng dụng

Chế tạo máy khắc CNC mini, máy in 3D
Hệ thống định vị, bàn trượt tự động
Điều khiển các loại động cơ bước trong dây chuyền công nghiệp tự động hóa

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 9-42VDC, động cơ bước tương thích, mạch vi điều khiển hoặc tín hiệu xung điều khiển (Pulse/Dir).
Thao tác: Đấu nối nguồn vào chân VCC và GND, các cuộn dây động cơ vào A+, A-, B+, B-. Cấp tín hiệu xung vào chân PUL và tín hiệu hướng vào chân DIR.
Kết quả: Động cơ bước quay mượt mà theo đúng tín hiệu xung và chiều được cài đặt từ chân điều khiển.

* Lưu ý an toàn: Không cắm ngược cực nguồn điện để tránh làm cháy IC. Đảm bảo dòng điện định mức được cài đặt phù hợp với động cơ để tránh quá nhiệt.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

PUL+ nối với Chân số 2 (Arduino)
DIR+ nối với Chân số 3 (Arduino)
ENA+ nối với 5V (Arduino) hoặc để trống
PUL-, DIR-, ENA- nối chung với GND (Arduino)

C/C++ (Arduino/ESP)

const int pulPin = 2;
const int dirPin = 3;

void setup() {
  pinMode(pulPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
  digitalWrite(dirPin, HIGH);
}

void loop() {
  for (int i = 0; i < 200; i++) {
    digitalWrite(pulPin, HIGH);
    delayMicroseconds(1000);
    digitalWrite(pulPin, LOW);
    delayMicroseconds(1000);
  }
  delay(1000);
}
