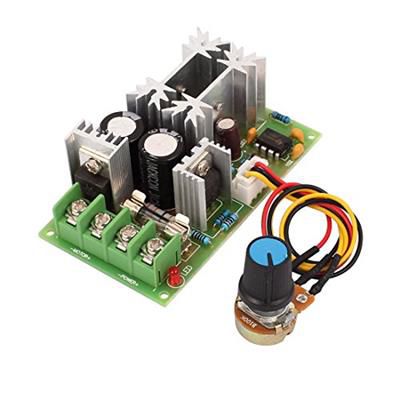

Mạch điều khiển tốc độ động cơ PWM DC 20A
Mạch điều khiển tốc độ động cơ PWM DC 20A
- Hàng trong kho: 46
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 768
- Vị trí: 1J8
Số lượng đã bán: 69
Lượt xem: 62
70.200đ
Giá chưa bao gồm VAT: 65.000đ
1. Giới thiệu tổng quan
Mạch điều khiển tốc độ động cơ PWM DC 20A là thiết bị chuyên dụng giúp điều chỉnh tốc độ động cơ điện một chiều một cách mượt mà và hiệu quả. Sản phẩm tích hợp khả năng điều chỉnh dải tốc độ từ 0% đến 100%, hỗ trợ dòng tải liên tục lên đến 18A và tích hợp bảo vệ quá tải giúp nâng cao độ bền cho hệ thống.
2. Thông số kỹ thuật
- Điện áp hoạt động: 9-60VDC
- Dòng tải tối đa: 20A
- Dòng tải liên tục: 18A
- Dải tốc độ điều khiển: 0% - 100%
- Bảo vệ quá tải: Có
- Kích thước: 77 x 45 x 28 mm
3. Ứng dụng
- Điều khiển tốc độ động cơ DC trong băng tải công nghiệp
- Ứng dụng chế tạo xe điện tự chế, robot mô hình lớn
- Điều khiển tốc độ quạt DC, bơm nước mini
- Ứng dụng trong các hệ thống tự động hóa cần thay đổi tốc độ động cơ linh hoạt
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC (9V-60V), đồng hồ VOM, động cơ DC tải dưới 20A, dây dẫn.
- Thao tác: Cấp nguồn đúng cực tính vào ngõ Power (VIN+, VIN-), đấu nối động cơ vào ngõ Motor (OUT+, OUT-). Xoay chiết áp từ vị trí thấp nhất lên cao dần.
- Kết quả: Động cơ khởi động và thay đổi tốc độ mượt mà từ đứng yên đến tối đa theo chiều xoay của chiết áp.
* Lưu ý an toàn: Tuyệt đối không cấp ngược cực nguồn điện vào mạch vì có thể gây hư hỏng linh kiện. Đảm bảo dòng điện của động cơ không vượt quá giới hạn chịu tải của mạch (20A).
