Arduino Uno R4 Minima

Thẻ: arduino uno r4 minima , arduino uno r4 , mach arduino uno r4 , mạch arduino uno r4 , rennesas ra4m1 , vi điều khiển arm , vi dieu khien arm , module arduino , 1H9

Arduino Uno R4 Minima

Hàng trong kho: 3
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2106
Vị trí: 1H9

Số lượng đã bán: 2

0 đánh giá - Viết đánh giá

313.200đ

Giá chưa bao gồm VAT: 290.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Bo mạch Arduino Uno R4 Minima tích hợp bộ vi điều khiển RA4M1 của Renesas, mang lại hiệu năng vượt trội và bộ nhớ lớn. Sản phẩm giữ nguyên kích thước chuẩn 5V, hỗ trợ điện áp đầu vào lên đến 24V, tích hợp DAC 12-bit, CAN bus, cổng SWD và tính năng USB HID.

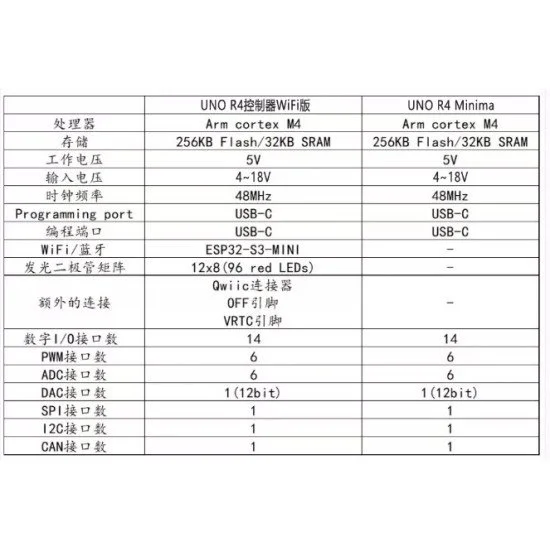

2. Thông số kỹ thuật

Model: Arduino Uno R4 Minima
Vi điều khiển: Renesas RA4M1 (ARM Cortex-M4)
Điện áp hoạt động: 5V
Điện áp đầu vào (khuyên dùng): 6-24V
Thiết bị ngoại vi tích hợp: DAC 12-bit, CAN bus, Bộ khuếch đại hoạt động (Op-Amp), Cổng gỡ lỗi SWD, Hỗ trợ HID

3. Ứng dụng

Phát triển các dự án điện tử từ cơ bản đến nâng cao cho người mới bắt đầu và chuyên gia.
Điều khiển động cơ, dải đèn LED và thiết bị công suất tích hợp nguồn cấp linh hoạt.
Ứng dụng làm thiết bị ngoại vi giả lập bàn phím hoặc chuột (USB HID) qua cổng USB.
Xây dựng hệ thống giao tiếp mạng công nghiệp thông qua tích hợp CAN bus.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Cáp USB Type-C, máy tính đã cài đặt phần mềm Arduino IDE.
Thao tác: Kết nối Arduino Uno R4 Minima với máy tính qua cáp USB, mở Arduino IDE, chọn đúng bo mạch và cổng COM, sau đó nạp chương trình nhấp nháy LED mẫu (Blink).
Kết quả: Đèn LED tích hợp trên bo mạch (chân 13) nhấp nháy đều đặn, chứng tỏ bo mạch hoạt động tốt.

* Lưu ý an toàn: Không cấp nguồn vượt quá dải điện áp cho phép (tối đa 24V) vào chân VIN để tránh gây hỏng hóc linh kiện. Tránh để vật liệu dẫn điện tiếp xúc trực tiếp mặt dưới bo mạch.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Cổng USB Type-C nối với Máy tính (Cấp nguồn và nạp code)

C/C++ (Arduino/ESP)

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

arduino uno r4 minima
