1. Giới thiệu tổng quan

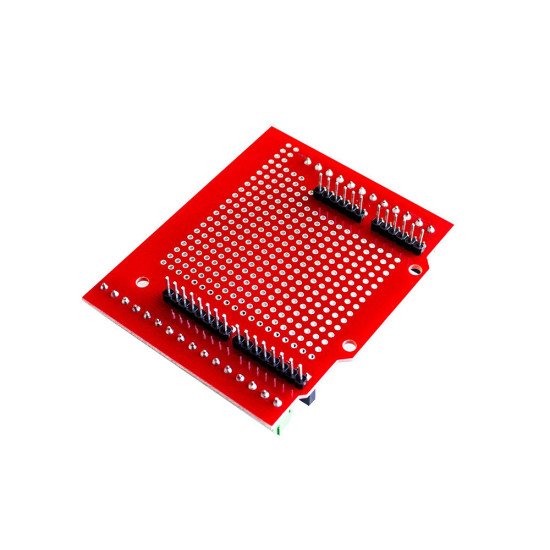

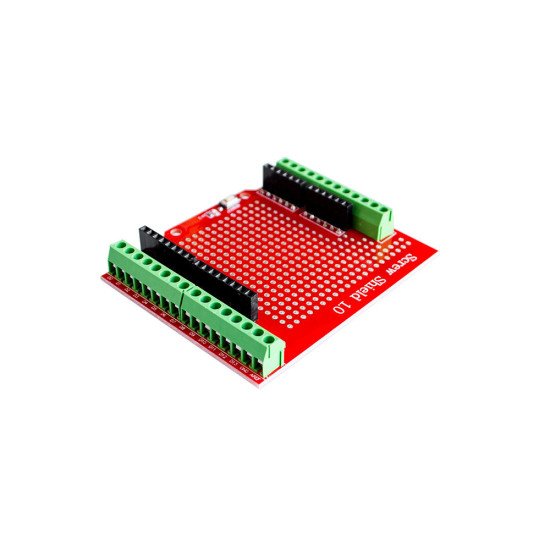

Mạch Arduino Uno Proto Screw Shield V1.0 là giải pháp hoàn hảo giúp mở rộng khả năng kết nối cho dòng mạch Arduino Uno. Sản phẩm được tích hợp hệ thống chân cắm Domino chắc chắn, cho phép siết dây điện bằng ốc vít an toàn và cung cấp vùng hàn linh kiện prototyping rộng rãi.

2. Thông số kỹ thuật

Model: Arduino Uno Proto Screw Shield V1.0
Tương thích: Arduino Uno R3 và các dòng board có cùng form factor
Kết nối ngoại vi: Cọc vít Domino (Screw Terminal) cho toàn bộ chân I/O, nguồn và Reset
Khu vực Prototyping: Lưới lỗ hàn linh kiện thông dụng (pitch 2.54mm)
Tính năng bổ sung: Tích hợp nút Reset và LED chỉ thị nguồn

3. Ứng dụng

Làm mạch trung gian kết nối các cảm biến và cơ cấu chấp hành với Arduino chắc chắn, chống tuột dây.
Phát triển các nguyên mẫu (prototypes) mạch điện tử cần độ bền cơ học cao trong môi trường rung động.
Ứng dụng trong hệ thống tự động hóa công nghiệp nhỏ, mô hình IoT và giáo dục STEM.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Board Arduino Uno, mạch Proto Screw Shield V1.0, đồng hồ vạn năng (VOM) và dây điện.
Thao tác: Cắm chặt mạch Screw Shield lên Arduino Uno. Dùng đồng hồ VOM đo thông mạch giữa cọc vít Domino và các chân cắm tương ứng trên Arduino.
Kết quả: Đồng hồ VOM báo thông mạch (0 Ohm) ở tất cả các chân, LED nguồn sáng khi Arduino được cấp nguồn.

* Lưu ý an toàn: Đảm bảo ngắt nguồn điện trước khi vặn ốc siết dây hoặc hàn linh kiện để tránh đoản mạch và chập cháy.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân tín hiệu (VD: D8) nối với Chân D8 trên Arduino

C/C++ (Arduino/ESP)

const int testPin = 8;

void setup() {
  pinMode(testPin, OUTPUT);
}

void loop() {
  digitalWrite(testPin, HIGH);
  delay(1000);
  digitalWrite(testPin, LOW);
  delay(1000);
}
