Arduino nano CH340 chip real

1. Giới thiệu tổng quan

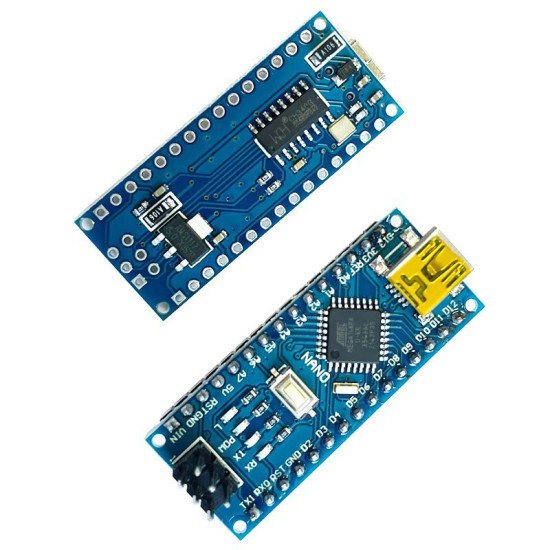

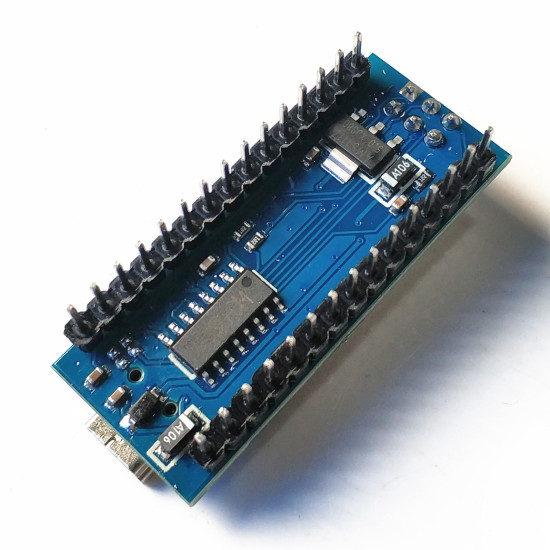

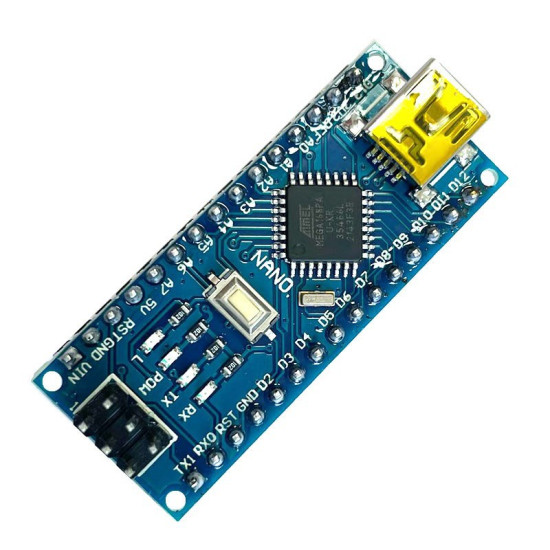

Mạch Arduino Nano CH340 chip real là phiên bản thu nhỏ gọn của Arduino Uno R3, sử dụng vi điều khiển ATmega 168P dán mang lại hiệu năng ổn định. Mạch tích hợp chip nạp và giao tiếp UART CH340 giúp tiết kiệm chi phí tối đa, đồng thời bổ sung thêm 2 chân Analog A6 và A7.

2. Thông số kỹ thuật

• Model: Arduino Nano CH340
• IC chính: ATmega 168P
• IC nạp và giao tiếp UART: CH340
• Điện áp cấp: 5VDC qua cổng Mini USB hoặc 6-9VDC qua chân Raw
• Mức điện áp giao tiếp GPIO: TTL 5VDC
• Dòng điện GPIO: 40mA
• Số chân Digital: 14 chân (6 chân PWM)
• Số chân Analog: 8 chân (A0 - A7)
• Bộ nhớ Flash: 16KB (2KB dùng cho Bootloader)
• SRAM: 1KB
• EEPROM: 0.5KB
• Tốc độ xung nhịp: 16MHz
• Kích thước: 18.542 x 43.18 mm

3. Ứng dụng

• Xây dựng các dự án điện tử thông minh, IoT nhỏ gọn
• Điều khiển thiết bị ngoại vi, cảm biến và động cơ
• Làm, phát triển các mạch nguyên lý mẫu (prototype)
• Học tập và nghiên cứu lập trình vi điều khiển

4. Hướng dẫn kiểm tra (Test)

const int ledPin = 13;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(1000);
  digitalWrite(ledPin, LOW);
  delay(1000);
}
