1. Giới thiệu tổng quan

Động cơ bước 42BYGH34-607A là dòng động cơ bước size 42 (NEMA 17) chất lượng cao, chuyên dùng trong các hệ thống tự động hóa chính xác. Sản phẩm nổi bật với độ phân giải cao, góc bước 1.8 độ giúp điều khiển vị trí mượt mà và kích thước nhỏ gọn 33mm, rất phù hợp cho các cơ cấu cơ khí mini.

2. Thông số kỹ thuật

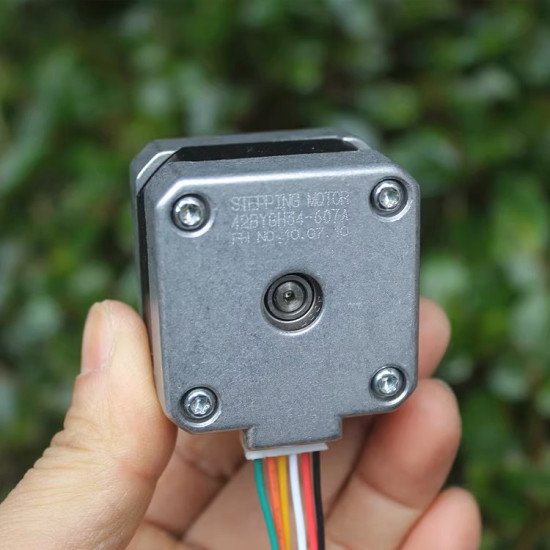

Model: 42BYGH34-607A
Trở kháng dây pha: 160 ohm
Góc xoay mỗi bước: 1.8 độ

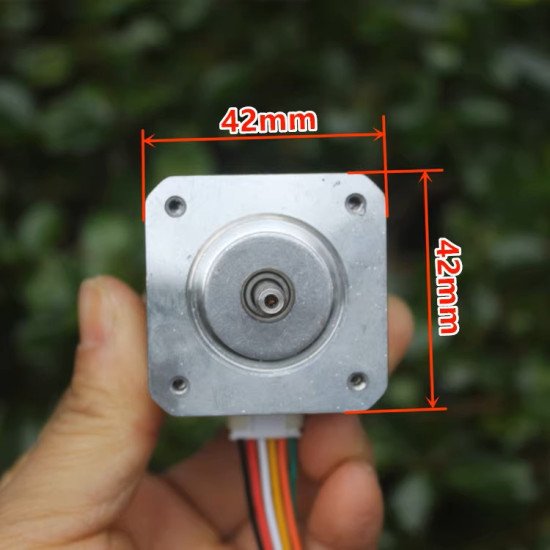

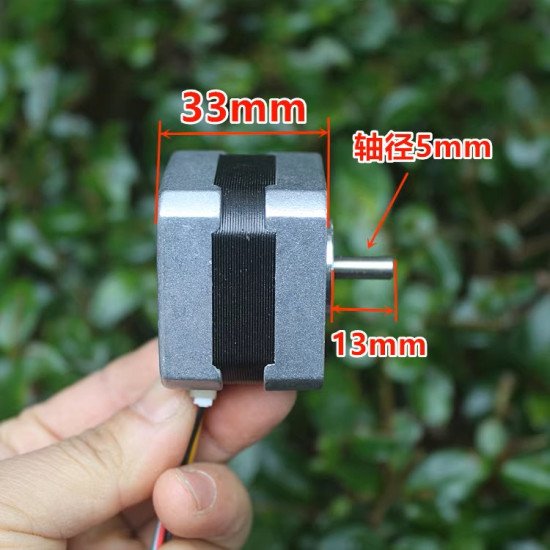

Kích thước: 33mm
Khối lượng: 195g
Loại động cơ: Động cơ bước NEMA 17

3. Ứng dụng

Chế tạo máy in 3D, máy khắc Laser mini, máy CNC cỡ nhỏ
Hệ thống định vị, bàn trượt tự động và cánh tay robot giáo dục
Các thiết bị y tế, thiết bị quang học cần độ chính xác cơ khí cao

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ VOM để đo điện trở và một driver điều khiển động cơ bước (như A4988 hoặc DRV8825) kèm nguồn phù hợp.

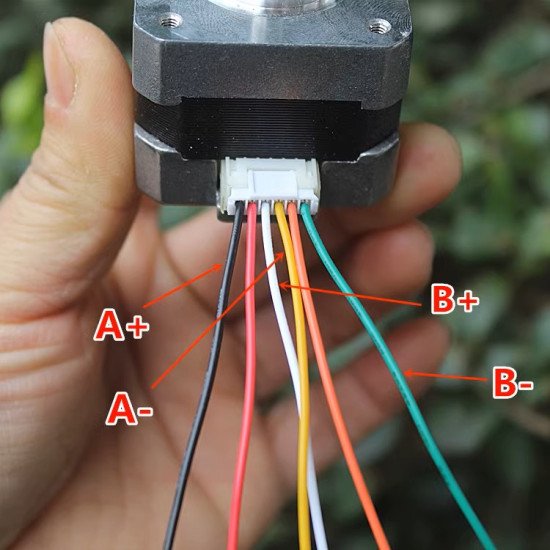

Thao tác: Đo điện trở giữa các cặp cuộn dây pha (A-A/, B-B/) để kiểm tra thông mạch, giá trị đo được phải xấp xỉ 160 ohm. Sau đó kết nối động cơ với driver và cấp tín hiệu xung điều khiển.
Kết quả: Động cơ quay đều theo từng bước, không bị kẹt trục, không phát ra tiếng ồn lạ và nhiệt độ nằm trong giới hạn cho phép.

* Lưu ý an toàn: Không cấp nguồn trực tiếp DC vào cuộn dây động cơ mà không qua driver điều khiển. Tránh để động cơ hoạt động quá tải hoặc quá nhiệt gây cháy cuộn dây pha.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

STEP (Driver A4988/DRV8825) nối với Chân D3 (Arduino)
DIR (Driver A4988/DRV8825) nối với Chân D2 (Arduino)
VMOT, GND (Driver) nối với Nguồn cấp động cơ và GND
VCC, GND (Logic Driver) nối với Nguồn 5V và GND

C/C++ (Arduino/ESP)

const int stepPin = 3;
const int dirPin = 2;

void setup() {
  pinMode(stepPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
}

void loop() {
  digitalWrite(dirPin, HIGH);
  for(int x = 0; x < 200; x++) {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(1000);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(1000);
  }
  delay(1000);
}
