Module hạ áp XL4015 5A
- Hàng trong kho: 12
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1439
- Vị trí: 1C27
Số lượng đã bán: 408
Lượt xem: 438
27.000đ
Giá chưa bao gồm VAT: 25.000đ
20 sản phẩm trở lên giá: 21.600đ
1. Giới thiệu tổng quan

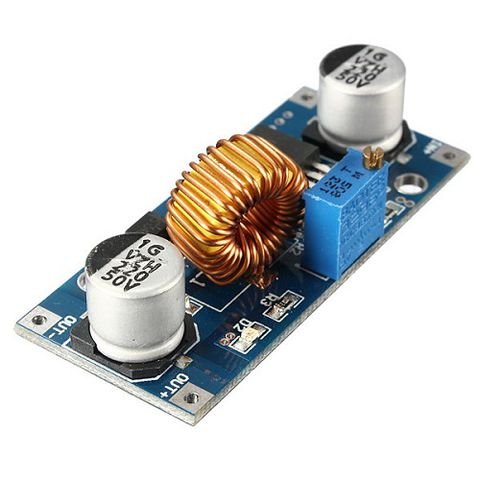

Module hạ áp XL4015 5A là mạch nguồn DC-DC step-down tích hợp IC chính XL4015 hiệu suất cao, hỗ trợ dòng điện ngõ ra tối đa lên đến 5A. Sản phẩm được trang bị sẵn LED báo điện áp đầu ra và nhôm tản nhiệt lớn giúp module hoạt động ổn định, bền bỉ trong các ứng dụng nguồn hạ áp công suất vừa và nhỏ.
2. Thông số kỹ thuật
- IC chính: XL4015
- Điện áp đầu vào: 8 ~ 36VDC
- Điện áp đầu ra: 1.25 ~ 32VDC (điều chỉnh qua biến trở)
- Dòng đầu ra tối đa: 5A (khuyến cáo dùng dưới 4.5A hoặc bổ sung quạt tản nhiệt khi chạy tải lớn)
- Hiệu suất chuyển đổi: 96%
- Tần số xung: 180KHz
- Maximum Duty Cycle: 100%
- Minimum Drop Out: 0.3VDC
- Nhiệt độ làm việc: -40 ~ 125 độ C
- Kích thước: 54 x 23 x 18mm
3. Ứng dụng
- Làm nguồn hạ áp adjustable (điều chỉnh được) cho các mạch điện tử, thiết bị DIY.
- Mạch sạc pin, sạc các thiết bị di động, nguồn cho pin lithium.
- Nguồn cấp cho động cơ DC công suất nhỏ, đèn LED siêu sáng.
- Ứng dụng trong các hệ thống điện năng lượng mặt trời mini hoặc nguồn hạ áp ô tô.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp DC (12V - 24V), Đồng hồ vạn năng (VOM) và tải thử nghiệm (bóng đèn 12V hoặc điện trở công suất).
- Thao tác: Cấp nguồn vào chân IN+ (dương) và IN- (âm). Dùng đồng hồ đo điện áp tại ngõ ra OUT+ và OUT-, vặn biến trở trên module để kiểm tra khả năng thay đổi điện áp đầu ra. Quan sát đèn LED báo áp đầu ra sáng.
- Kết quả: Điện áp ngõ ra thay đổi mượt mà theo chiều vặn biến trở, nằm trong khoảng từ 1.25V đến gần bằng điện áp đầu vào, LED báo trạng thái hoạt động bình thường.
* Lưu ý an toàn: Không cấp ngược cực nguồn vào IN+/IN- vì có thể gây cháy IC XL4015. Đảm bảo điện áp đầu vào luôn lớn hơn điện áp đầu ra ít nhất 0.3V. Khi tải dòng lớn trên 3A, cần gắn thêm quạt tản nhiệt hoặc giảm tải để đảm bảo tuổi thọ cho module.
