Module hạ áp nguồn cách ly 12V-5V B1205S 2WR3
Module hạ áp nguồn cách ly 12V-5V B1205S 2WR3
- Hàng trong kho: 96
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.50kg
- Mã kho: 1096
- Vị trí: 5A
Số lượng đã bán: 59
Lượt xem: 416
43.200đ
Giá chưa bao gồm VAT: 40.000đ
1. Giới thiệu tổng quan
Module hạ áp nguồn cách ly 12V-5V B1205S 2WR3 (Model: HLK-B1205S-2WR3) là nguồn DC-DC cách ly chuyên dụng, chuyển đổi điện áp từ 12VDC sang 5VDC với công suất 2W. Sản phẩm có khả năng cách ly hoàn toàn cả VCC và GND, giúp chống nhiễu hiệu quả cho vi điều khiển khi phải hoạt động chung với các thiết bị gây nhiễu nguồn mạnh.
2. Thông số kỹ thuật
- Model: HLK-B1205S-2WR3
- Số ngõ ra: 1
- Điện áp ngõ vào min: 10.8V
- Điện áp ngõ vào max: 13.2V
- Điện áp ngõ ra: 5V
- Dòng điện ngõ ra max: 400mA
- Công suất: 2W
- Điện áp cách ly: 1.5 kV
- Nhiệt độ hoạt động: -40°C ~ 85°C
- Kiểu chân: Xuyên lỗ

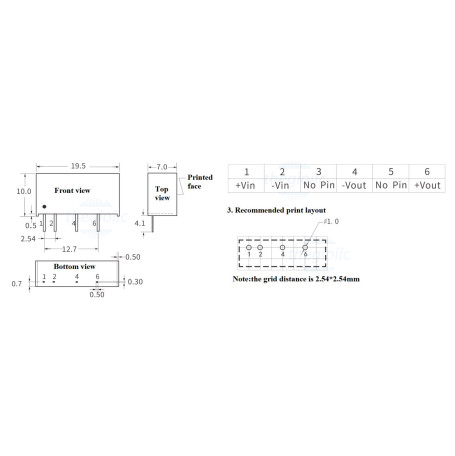

- Kích thước: 19.5 x 7 x 10mm
3. Ứng dụng
- Cấp nguồn cho vi điều khiển, cảm biến trong môi trường công nghiệp có nhiều nhiễu điện từ.
- Ứng dụng trong các hệ thống đo lường cần cách ly tín hiệu và nguồn để bảo vệ bo mạch chính.
- Các mạch giao tiếp truyền thông cần chống nhiễu vòng lặp đất (ground loop).
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC 12V ổn định, điện trở tải phù hợp (nếu test không tải).
- Thao tác: Cấp nguồn 12V vào chân ngõ vào của module. Sử dụng đồng hồ VOM đo điện áp tại hai chân ngõ ra 5V.
- Kết quả: Đồng hồ đo được điện áp ngõ ra ổn định ở mức khoảng 5VDC.
* Lưu ý an toàn: Công suất tải đầu ra không được nhỏ hơn 10% công suất định mức. Nếu dùng cho tải công suất quá nhỏ, bắt buộc phải nối song song một điện trở tải phụ (có công suất tiêu thụ lớn hơn 10% định mức và công suất chịu đựng lớn hơn 5 lần công suất thực tế) để module hoạt động ổn định và bền bỉ.
