Module giảm áp DC-DC 12A
Module giảm áp DC-DC 12A
- Hàng trong kho: 34
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1200
- Vị trí: 1I17
Số lượng đã bán: 46
Lượt xem: 350
86.400đ
Giá chưa bao gồm VAT: 80.000đ
1. Giới thiệu tổng quan

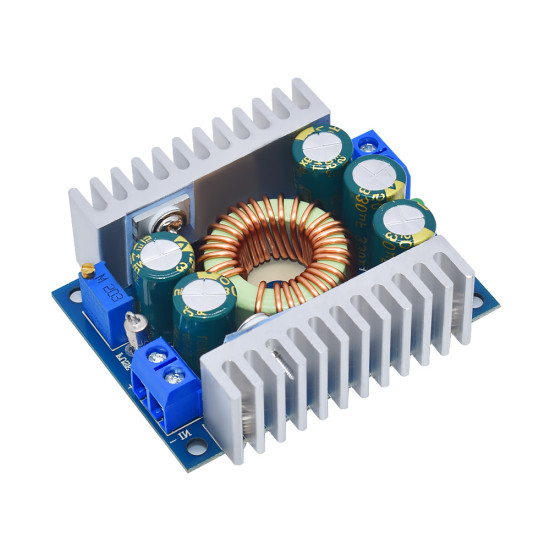

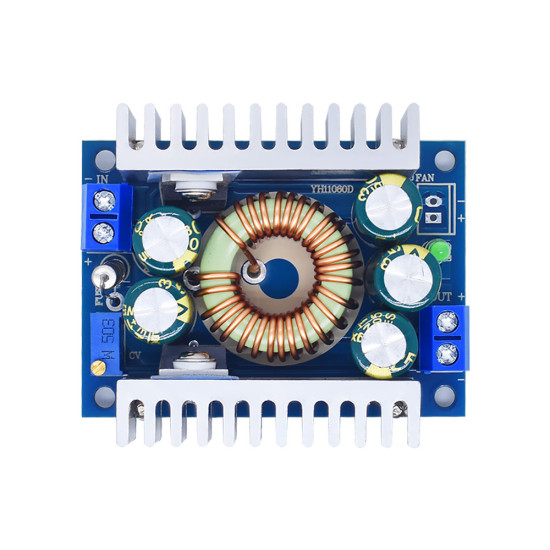

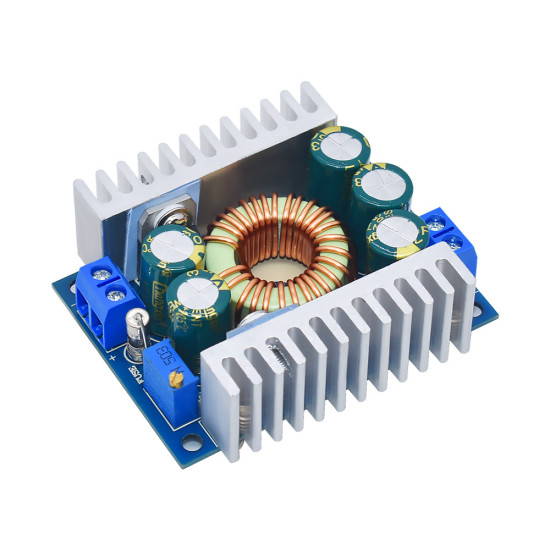

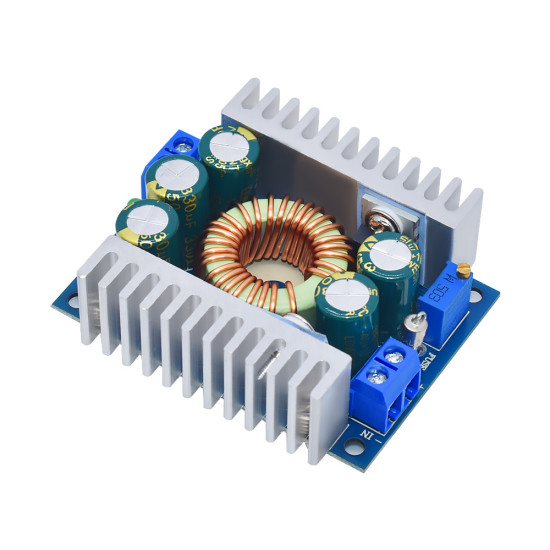

Module giảm áp DC-DC 12A là mạch hạ áp công suất lớn có khả năng điều chỉnh linh hoạt, hỗ trợ dòng điện lên đến 12A (100W, tối đa 200W khi tản nhiệt tốt). Sản phẩm tích hợp nhiều tính năng bảo vệ như ngắn mạch và quá nhiệt, rất phù hợp cho các ứng dụng nguồn điện công nghiệp, DIY và ô tô.
2. Thông số kỹ thuật
- Điện áp đầu vào: 4,5 - 30V (Vui lòng không vượt quá 30V)
- Điện áp đầu ra: 0,8 - 30V có thể điều chỉnh liên tục (mặc định 5V)
- Dòng điện đầu ra: 0 - 12A (100W, lên đến 200W khi tản nhiệt tốt)
- Nhiệt độ hoạt động: -40 đến +85 độ C
- Tần số hoạt động: 300kHz
- Hiệu suất chuyển đổi: Lên đến 95%
- Bảo vệ ngắn mạch: Có (dòng điện giới hạn 14A)
- Bảo vệ quá nhiệt: Có (tự động tắt đầu ra khi quá nhiệt)
- Bảo vệ kết nối ngược đầu vào: Không có
- Phương pháp đấu dây: Khối đầu cuối (không cần hàn, V-IN đầu vào, V-OUT đầu ra)
- Kích thước: Dài 60mm, Rộng 51mm, Cao 22mm
3. Ứng dụng
- Chế tạo bộ điều chỉnh điện áp DIY
- Nguồn cấp cho thiết bị công nghiệp hạ áp (ví dụ: 24V xuống 5V, 12V xuống 3.3V)
- Nguồn điện máy tính xách tay 24V trên ô tô
- Nguồn điện cho dải đèn LED trên ô tô
- Ứng dụng sạc pin và các mạch hạ áp đa năng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp DC (ví dụ 12V hoặc 24V), đồng hồ VOM (Multimeter) và tải thử nghiệm.
- Thao tác: Đấu nguồn vào chân V-IN và V-OUT ra đồng hồ/tải, tiến hành vặn biến trở để quan sát sự thay đổi điện áp đầu ra.
- Kết quả: Điện áp đầu ra thay đổi mượt mà từ 0,8V đến gần bằng điện áp đầu vào, dòng điện và hiệu suất ổn định theo tải đo thực tế.
* Lưu ý an toàn: Mạch không có bảo vệ chống ngược cực đầu vào, tuyệt đối kiểm tra kỹ cực tính trước khi cấp nguồn. Tránh để xảy ra hiện tượng ngắn mạch kéo dài và đảm bảo tản nhiệt tốt khi chạy công suất cao.
