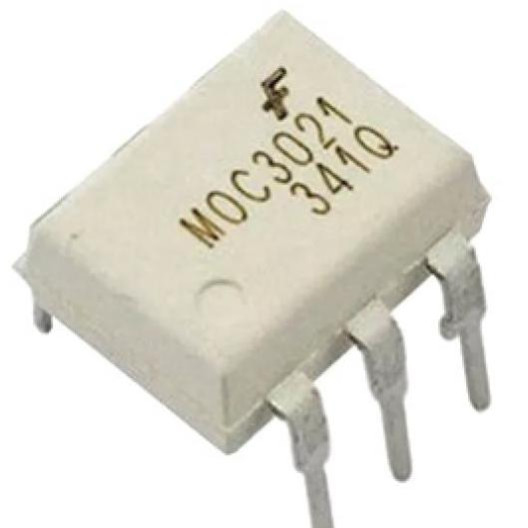

MOC3021
- Hàng trong kho: 252
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1283
- Vị trí: 5B
Số lượng đã bán: 313
Lượt xem: 402
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
Opto MOC3021 thuộc dòng optoisolators đóng gói DIP-6 phổ biến, tích hợp ngõ ra Triac chịu được điện áp đến 400V. Sản phẩm cung cấp khả năng cách ly quang điện lên đến 5000Vrms giữa mạch điều khiển và mạch công suất, giúp bảo vệ an toàn tuyệt đối cho vi điều khiển khi điều khiển các thiết bị điện áp xoay chiều AC.
2. Thông số kỹ thuật
- Model: MOC3021
- Loại linh kiện: Optoisolator - Triac, SCR Output Series
- Điện áp cách ly (Isolation Voltage): 5000Vrms
- Số kênh (Number of Channels): 1
- Điện áp ngõ ra khi ngắt (Off State Voltage): 400V
- Loại ngõ ra: AC, Triac, Standard
- Dòng kích cổng (Current - Gate Trigger - Igt): 15mA (Tối đa)
- Dòng duy trì (Current - Hold - Ih): 100µA
- Dòng thuận DC (Current - DC Forward - If): 50mA
- Kiểu lắp ráp: Xuyên lỗ (Through Hole)
- Kiểu chân/Đóng gói: 6-DIP (0.300", 7.62mm)
3. Ứng dụng
- Mạch điều khiển thiết bị điện xoay chiều AC như đèn, quạt, motor nhỏ.
- Mạch Solid State Relay (SSR) tự chế tiết kiệm chi phí.
- Giao tiếp giữa vi điều khiển (Arduino, ESP32) với nguồn lưới điện 220V AC thông qua Triac công suất lớn (như BTA16, BT136).
- Hệ thống tự động hóa công nghiệp và gia dụng cách ly điện áp cao.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn DC 5V qua điện trở 330 ohm cho ngõ vào LED, nguồn AC hoặc mạch tải thử nghiệm ngõ ra.
- Thao tác: Đo điện trở thông mạch giữa các chân ngõ vào (Anot-Katot) để kiểm tra LED bên trong. Cấp dòng thuận khoảng 10-15mA vào ngõ vào (chân 1-2) và kiểm tra sự dẫn điện của Triac ở ngõ ra (chân 4-6).
- Kết quả: LED phát quang sáng và trạng thái đóng/mở của Triac thay đổi tương ứng theo tín hiệu điều khiển ngõ vào.
* Lưu ý an toàn: Sản phẩm liên quan trực tiếp đến điện áp xoay chiều 220V nguy hiểm chết người. Tuyệt đối ngắt nguồn điện lưới trước khi thao tác, hàn hoặc kiểm tra mạch. Sử dụng biến áp cách ly nếu cần thiết.
