1. Giới thiệu tổng quan

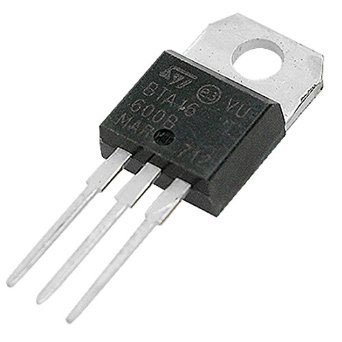

Linh kiện BTA16 là dòng Triac công suất lớn được thiết kế chuyên dụng cho các ứng dụng điều khiển tải xoay chiều AC. Sản phẩm nổi bật với khả năng chịu dòng điện lên đến 16A và điện áp cao, tích hợp lớp cách điện giúp tản nhiệt và lắp đặt an toàn hơn trong các mạch điện công nghiệp và dân dụng.

2. Thông số kỹ thuật

Model: BTA16 (BTA16-600B / BTA16-800B)
Loại linh kiện: Triac (Silicon Bidirectional Thyristor)
Dòng điện định mức (IT(RMS)): 16 A
Điện áp ngược cực đại (VDRM / VRRM): 600V đến 800V
Dòng kích cổng (IGT): Tối đa 50mA (tùy phân nhóm)
Kiểu đóng gói: TO-220AB (Cách điện)

3. Ứng dụng

Mạch điều tốc động cơ AC (quạt điện, máy mài, máy khoan...)
Mạch điều khiển độ sáng đèn (Dimmer đèn AC)
Mạch điều khiển nhiệt độ lò ấp trứng, lò sưởi, máy hàn
Rơ le bán dẫn (Solid State Relay) AC công suất trung bình

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng số (DMM) hoặc đồng hồ kim ở thang đo điện trở (Ω) hoặc thang kiểm tra Diode.
Thao tác: Đo điện trở giữa chân MT1 và MT2 (phải là hở mạch ở cả hai chiều). Đo giữa chân Gate (G) và MT1 (thấy có điện trở thuận và ngược như diode). Kích mở MT2 sang G để kiểm tra trạng thái dẫn của Triac.
Kết quả: Triac sống khi các chiều đo cách ly đúng tiêu chuẩn kỹ thuật, không bị thông mạch hoàn toàn giữa MT1 và MT2 khi chưa cấp dòng kích Gate.

* Lưu ý an toàn: BTA16 hoạt động trực tiếp với điện áp lưới AC 220V nguy hiểm chết người. Cần ngắt nguồn điện hoàn toàn trước khi thao tác đo đạc, lắp ráp và sử dụng tản nhiệt đầy đủ khi vận hành tải công suất lớn.
