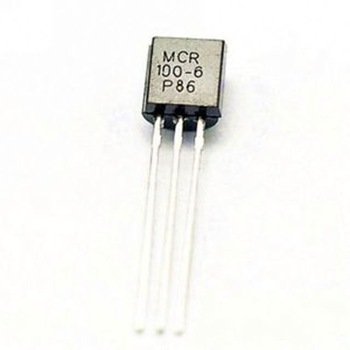

MCR100-6

Thẻ: triac mcr100-6 , mcr100-6 , triac 600v , linh kiện bán dẫn , linh kien ban dan , relay tĩnh , relay tinh , điều khiển động cơ , dieu khien dong co , 5B

MCR100-6

Hàng trong kho: 978
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 797
Vị trí: 5B

Số lượng đã bán: 256

1 đánh giá - Viết đánh giá

2.160đ

Giá chưa bao gồm VAT: 2.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Triac MCR100-6 là linh kiện bán dẫn hoạt động với điện áp cao, được thiết kế chuyên dụng để đóng mở mạch điện như một relay tĩnh. Sản phẩm có khả năng chịu điện áp cực đại 600V, dòng điện thuận cực đại 0.8A, thích hợp cho các ứng dụng điều khiển động cơ nhỏ và điều chỉnh điện áp xoay chiều.

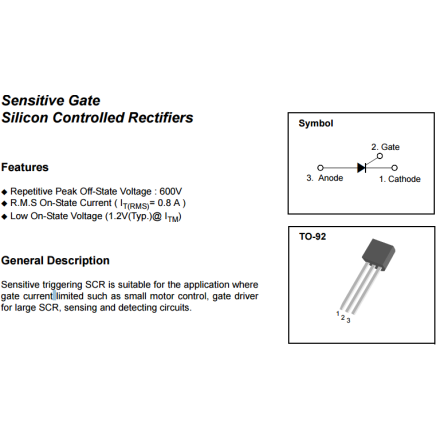

2. Thông số kỹ thuật

Điện áp cực đại: 600V
Dòng điện thuận cực đại: 0.8A
Điện áp điều khiển mở van (Vgt): 0.1 ~ 1.2V
Dòng điều khiển mở van (Igt): 200uA
Nhiệt độ làm việc: -40°C ~ 125°C
Kiểu đóng gói: TO-226AA (3 chân)

3. Ứng dụng

Điều chỉnh điện áp xoay chiều AC
Sử dụng như công-tắc-tơ tĩnh, relay bán dẫn
Mạch khởi động động cơ cảm ứng
Bộ điều khiển tốc độ động cơ nhỏ
Đóng mở cho Thyristor lớn hơn

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM (chế độ đo diode hoặc điện trở), nguồn điện áp thấp, điện trở hạn dòng và bóng đèn LED nhỏ.
Thao tác: Xác định 3 chân của Triac (G, Anode/MT1, Cathode/MT2). Sử dụng đồng hồ VOM để kiểm tra sự thông mạch giữa các cặp chân nhằm phát hiện chập/đứt. Cấp dòng kích nhỏ vào chân G để kiểm tra trạng thái dẫn điện của van.
Kết quả: Triac hoạt động tốt khi không bị chập giữa các chân ở trạng thái bình thường, và cho phép dòng điện chạy qua khi có tín hiệu kích phù hợp ở chân G.

* Lưu ý an toàn: Không cấp điện áp vượt quá 600V và dòng điện quá 0.8A để tránh làm hỏng linh kiện. Tuân thủ các nguyên tắc an toàn điện khi thử nghiệm với nguồn điện xoay chiều AC.
