1. Giới thiệu tổng quan

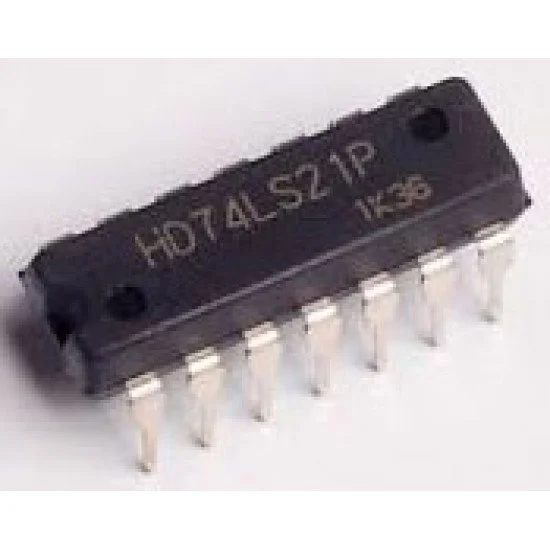

IC mã 7421 thuộc họ logic 74xx tiêu chuẩn, chứa các cổng logic AND đầu vào kép (Dual 4-input Positive-AND gates). Sản phẩm là linh kiện cơ bản giúp xử lý tín hiệu và thực hiện phép toán logic với độ ổn định cao và tốc độ chuyển mạch nhanh.

2. Thông số kỹ thuật

Mã sản phẩm (Model): 7421
Họ vi mạch: 74xx TTL
Loại cổng logic: Dual 4-input AND Gate (2 cổng AND, mỗi cổng 4 đầu vào)
Điện áp hoạt động: 4.75V đến 5.25V (chuẩn TTL 5V)
Nhiệt độ hoạt động: 0°C đến 70°C
Kiểu chân đóng gói: DIP-14 hoặc SOP-14

3. Ứng dụng

Xây dựng và thiết kế các hệ thống mạch logic tổ hợp
Giải mã địa chỉ, điều khiển thiết bị ngoại vi trong các vi xử lý đời cũ
Mạch giải mã, mạch cộng/trừ và các ứng dụng tính toán số học cơ bản
Dùng trong học tập, nghiên cứu và giảng dạy môn điện tử số

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 5V, đồng hồ vạn năng VOM, breadboard, các điện trở kéo (pull-up/pull-down) và LED chỉ thị trạng thái ngõ ra.
Thao tác: Cấp nguồn 5V vào chân VCC và nối chân GND. Đưa các mức điện áp logic (0V hoặc 5V) vào 4 chân ngõ vào của một cổng AND bất kỳ, sau đó đo điện áp hoặc quan sát LED tại chân ngõ ra tương ứng theo bảng chân lý thuyết của cổng AND.
Kết quả: Ngõ ra chỉ lên mức cao (5V) khi và chỉ khi tất cả 4 chân ngõ vào đều ở mức cao (5V). Nếu có bất kỳ ngõ vào nào ở mức thấp, ngõ ra phải lập tức xuống mức thấp (0V).

* Lưu ý an toàn: Không cấp nguồn vượt quá giới hạn 5.25V của chuẩn TTL để tránh làm hỏng vi mạch. Đảm bảo lắp đúng chiều chân nguồn VCC và GND trước khi bật nguồn.
