74158
- Hàng trong kho: 30
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 120
- Vị trí: 3O2
Số lượng đã bán: 0
Lượt xem: 237
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

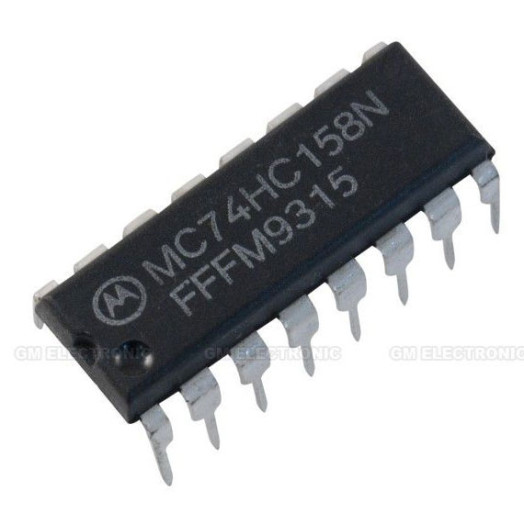

IC 74158 thuộc dòng logic 74xx, là một mạch multiplexer (bộ ghép kênh) dữ liệu 2 đường 4-bit đảo pha (quad 2-line to 1-line data selectors/multiplexers with inverting outputs). Linh kiện này chuyên dùng để chọn một trong hai nguồn dữ liệu số đầu vào và xuất ra tín hiệu đã được đảo trạng thái, giúp tiết kiệm không gian và tối ưu hóa hệ thống mạch logic.
2. Thông số kỹ thuật
- Loại linh kiện: IC Bộ ghép kênh (Multiplexer)
- Họ logic: TTL 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn 5V)
- Kiểu chân: DIP-16 hoặc SOP-16
- Đặc tính ngõ ra: Đảo pha (Inverting outputs)
3. Ứng dụng
- Mạch chọn dữ liệu và chuyển đổi đường truyền bus trong hệ thống vi xử lý
- Mạch định tuyến tín hiệu số (signal routing)
- Ứng dụng trong các hệ thống mạch logic tổ hợp tùy biến
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 5V DC, đế cắm test board (breadboard), đồng hồ vạn năng (VOM) hoặc mạch test led hiển thị.
- Thao tác: Cấp nguồn 5V vào chân VCC và GND. Thiết lập các mức logic (0 hoặc 1) cho chân chọn kênh (Select) và các chân dữ liệu ngõ vào, sau đó đo kiểm tra trạng thái mức logic tại chân ngõ ra tương ứng.
- Kết quả: Ngõ ra xuất hiện tín hiệu mức logic đảo ngược chính xác theo bảng trạng thái của IC 74158 đối với kênh được chọn.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn VCC và GND trước khi bật nguồn.
