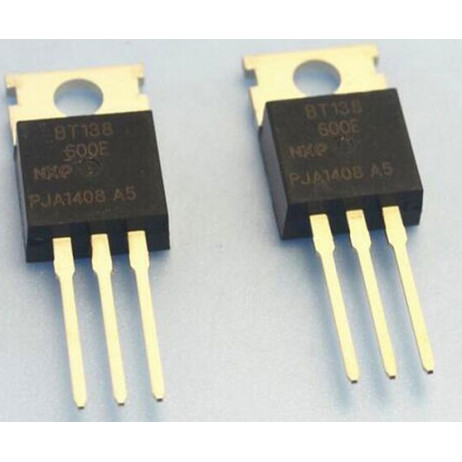

BT138

Thẻ: bt138 , linh kien bt138 , triac bt138 , triac 12a , bt138-600g , bt138-800g , linh kiện công suất , linh kien cong suat , triac ac , 5B

BT138

Hàng trong kho: 134
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 272
Vị trí: 5B

Số lượng đã bán: 95

1 đánh giá - Viết đánh giá

8.640đ

Giá chưa bao gồm VAT: 8.000đ

10 sản phẩm trở lên giá: 6.480đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Linh kiện BT138 là một Triac công suất trung bình được thiết kế chuyên dụng cho các ứng dụng chuyển mạch xoay chiều và điều khiển pha. Sản phẩm nổi bật với khả năng xử lý dòng điện lớn, độ bền nhiệt cao và khả năng kích hoạt nhạy, là lựa chọn lý tưởng cho mạch điều khiển động cơ và dimmer đèn.

2. Thông số kỹ thuật

Model: BT138 (BT138-600G / BT138-800G)
Loại linh kiện: Triac
Điện áp cực đại (VDRM / VRRM): 600V đến 800V
Dòng điện hiệu dụng (IT(RMS)): 12A
Dòng điện kích cổng (IGT): Tối đa 10mA - 70mA
Đóng gói: TO-220AB

3. Ứng dụng

Mạch điều khiển tốc độ quạt, động cơ điện xoay chiều (AC).
Mạch điều chỉnh độ sáng đèn (Dimmer), lò sưởi.
Rơ le bán dẫn AC, mạch điều khiển thiết bị điện gia dụng (máy giặt, tủ lạnh).
Hệ thống tự động hóa công nghiệp điều khiển tải AC.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM) số hoặc kim ở chế độ đo điện trở (Diode/Ohm).
Thao tác: Đo điện trở giữa chân MT1 và MT2 (phải ngắt mạch ở cả hai chiều). Đo giữa chân Gate (G) và MT1 (phải có thông số sụt áp thuận).
Kết quả: Triac đạt yêu cầu nếu không bị thông mạch giữa MT1 và MT2, các tiếp giáp G-MT1 hoạt động bình thường.

* Lưu ý an toàn: Khi thử nghiệm mạch thực tế với nguồn điện lưới AC 220V, tuyệt đối cẩn thận để tránh điện giật. Cần lắp tản nhiệt phù hợp nếu hoạt động công suất cao.
