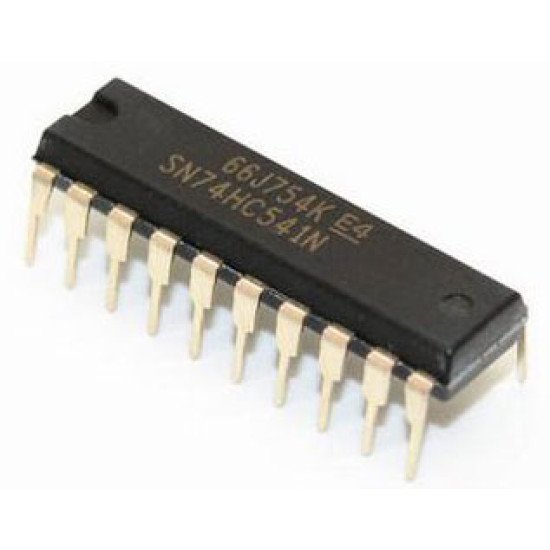

74541
- Hàng trong kho: 80
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 102
- Vị trí: 3L2
Số lượng đã bán: 12
Lượt xem: 183
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
IC 74541 là một mạch tích hợp thuộc họ logic 74xx, chuyên dùng làm bộ đệm và điều khiển đường truyền dữ liệu (Octal Buffer/Line Driver). Sản phẩm cung cấp khả năng cách ly tín hiệu mạnh mẽ, giúp nâng cao độ ổn định và bảo vệ các tầng logic phía sau khỏi quá tải dòng điện.
2. Thông số kỹ thuật
- Loại linh kiện: IC Logic số (Octal Buffer/Line Driver)
- Họ vi mạch: 74xx series
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn TTL 5V)
- Dòng đầu ra: Tải dòng cao (High Output Drive)
- Nhiệt độ hoạt động: 0°C đến 70°C
3. Ứng dụng
- Làm bộ đệm giao tiếp giữa vi điều khiển và các thiết bị ngoại vi công suất cao.
- Mạch điều khiển LED, hiển thị 7 đoạn hoặc ma trận LED.
- Mở rộng ngõ ra, khuếch đại tín hiệu điều khiển trong các hệ thống nhúng.
- Thiết kế các bo mạch thử nghiệm (breadboard) và học tập điện tử số.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 5V DC, đồng hồ vạn năng (VOM), bo mạch thử nghiệm (breadboard) và một vài điện trở cùng LED chỉ thị.
- Thao tác: Cấp nguồn 5V vào chân VCC và nối GND. Đưa các mức logic 0 hoặc 1 vào chân ngõ vào (Input) và điều khiển chân kích hoạt (Output Enable).
- Kết quả: Trạng thái ở ngõ ra (Output) thay đổi đồng bộ hoặc đảo trạng thái theo đúng chức năng bảng sự thật của IC, LED hiển thị sáng/tắt chính xác.
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính VCC và GND trước khi bật nguồn.
