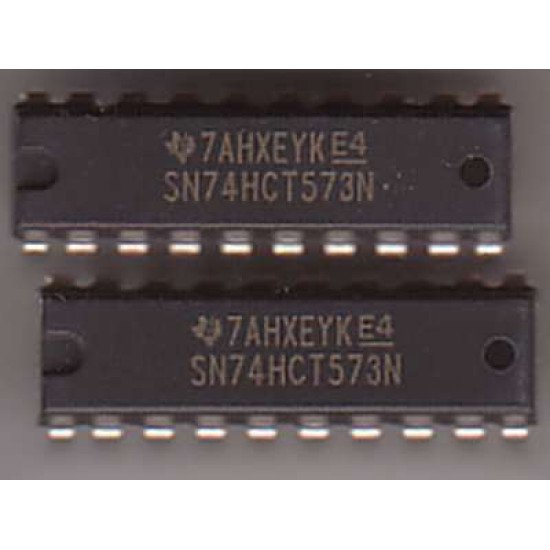

74HCT573
- Hàng trong kho: 43
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1164
- Vị trí: 3N1
Số lượng đã bán: 91
Lượt xem: 203
12.960đ
Giá chưa bao gồm VAT: 12.000đ
1. Giới thiệu tổng quan
IC 74HCT573 là một mạch latch trong suốt 8-bit thuộc họ logic CMOS tốc độ cao, tương thích chân với các dòng TTL. Thiết bị tích hợp các cổng 3 trạng thái chuyên dụng giúp điều khiển hệ thống bus vi xử lý, mở rộng cổng I/O và lưu trữ dữ liệu tạm thời hiệu quả.
2. Thông số kỹ thuật
- Loại linh kiện: IC Latch 8-bit / Octal D-type transparent latch
- Họ logic: 74HCT (Tương thích mức logic TTL và CMOS)
- Điện áp hoạt động (VCC): 4.5V đến 5.5V
- Dòng đầu ra (High/Low): ±6 mA
- Đặc tính đầu ra: Đầu ra 3 trạng thái (3-state outputs) hỗ trợ kết nối bus
- Nhiệt độ hoạt động: -40°C đến +125°C
- Kiểu chân: DIP-20 hoặc SOIC-20
3. Ứng dụng
- Mở rộng cổng đầu ra cho vi điều khiển, vi xử lý (MCU, CPU)
- Hệ thống bus dữ liệu 8-bit yêu cầu các thanh ghi chốt dữ liệu tạm thời
- Mạch điều khiển LED 7 đoạn, ma trận LED hoặc màn hình LCD quét
- Thiết kế các mạch giao tiếp ngoại vi trong hệ thống điện tử công nghiệp và dân dụng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng số (VOM), nguồn cấp 5V ổn định, breadboard và các điện trở hạn dòng kết hợp LED đơn để quan sát trạng thái.
- Thao tác: Cấp nguồn VCC (chân 20) và GND (chân 10). Đưa các chân dữ liệu D0-D7 lên mức cao hoặc thấp. Kích hoạt chân Latch Enable (LE - chân 11) lên mức cao để dữ liệu truyền qua đầu ra Q0-Q7. Hạ chân LE xuống mức thấp để chốt dữ liệu và thay đổi trạng thái đầu vào xem đầu ra có được giữ nguyên không. Kích hoạt chân Output Enable (OE - chân 1) lên mức cao để kiểm tra trạng thái tổng trở cao (High-Z).
- Kết quả: IC hoạt động tốt khi dữ liệu tại đầu ra Q phản ánh chính xác trạng thái đầu vào D khi LE ở mức cao, được giữ cố định khi LE xuống thấp, và các chân ngõ ra ngắt khi OE lên mức cao.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.5V vào chân VCC để tránh làm hỏng cấu trúc bán dẫn bên trong IC. Đảm bảo tuân thủ các nguyên tắc chống tĩnh điện (ESD) khi thao tác với linh kiện.
