Trở thanh 330 9 chân
Trở thanh 330 9 chân
- Hàng trong kho: 33
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 425
- Vị trí: 5B
Số lượng đã bán: 17
Lượt xem: 204
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan

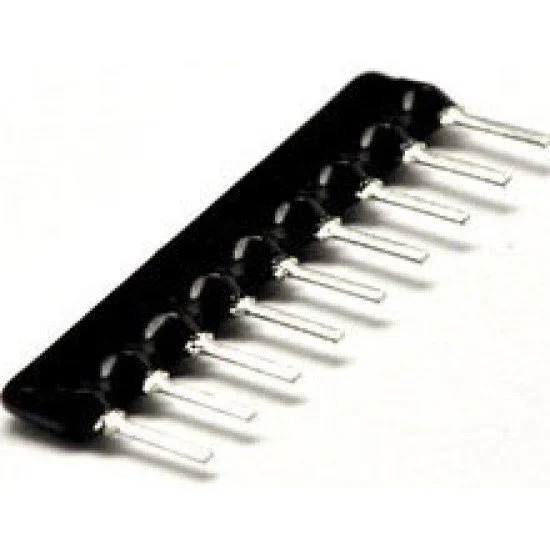

Trở thanh 330 9 chân là gói điện trở tích hợp gồm nhiều điện trở độc lập có chung một chân nguồn (Common pin), giúp tiết kiệm không gian bo mạch và tối ưu hóa thời gian lắp ráp. Sản phẩm có giá trị điện trở 330 Ohm, rất phù hợp cho các ứng dụng kéo lên (pull-up), kéo xuống (pull-down) hoặc hạn dòng cho hệ thống LED.
2. Thông số kỹ thuật
- Model: Trở thanh 9 chân (8 điện trở đơn)
- Giá trị điện trở: 330 Ohm
- Số chân: 9 chân (SIP package)
- Sai số: ±5%
- Công suất định mức: 1/8W - 1/4W mỗi điện trở
3. Ứng dụng
- Làm điện trở treo (Pull-up) hoặc kéo xuống (Pull-down) cho các bus dữ liệu vi điều khiển.
- Hạn chế dòng điện bảo vệ cho các mảng LED 7 đoạn, LED ma trận.
- Sử dụng rộng rãi trong các mạch điện tử công nghiệp, dân dụng và học tập nghiên cứu.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo điện trở (thang đo Ohm).
- Thao tác: Đặt một que đo của VOM vào chân chung (thường là chân số 1, có dấu chấm hoặc ký hiệu trên thân) và lần lượt đo các chân còn lại từ 2 đến 9.
- Kết quả: Đồng hồ phải hiển thị giá trị điện trở ổn định xấp xỉ 330 Ohm cho từng cặp đo. Nếu có chân nào hở mạch (OL) hoặc ngắn mạch, trở thanh đã bị hỏng.
* Lưu ý an toàn: Không vượt quá công suất định mức của điện trở để tránh quá nhiệt làm cháy hỏng linh kiện. Đảm bảo ngắt nguồn điện của mạch trước khi tiến hành đo đạc.
