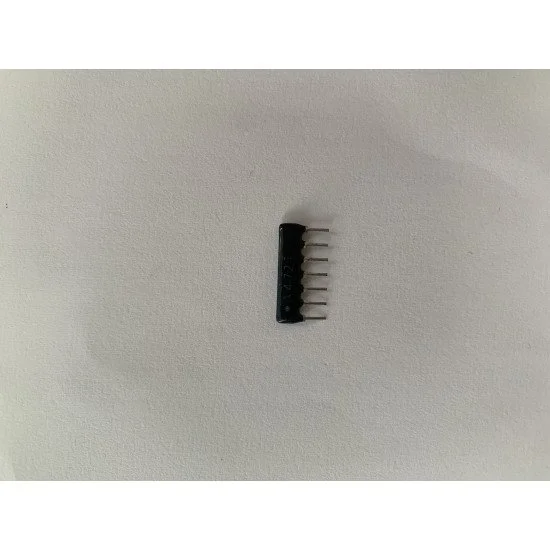

Điện trở thanh 4k7 7 chân
Tạm hết hàng
Điện trở thanh 4k7 7 chân
- Hàng trong kho: Tạm hết hàng
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 810
- Vị trí: 5A
Số lượng đã bán: 15
Lượt xem: 154
2.160đ
Giá chưa bao gồm VAT: 2.000đ
1. Giới thiệu tổng quan
Điện trở thanh 4k7 7 chân là một linh kiện điện tử thụ động gồm nhiều điện trở có giá trị 4.7 kΩ được tích hợp chung trong một vỏ bọc duy nhất với thiết kế 8 chân. Sản phẩm rất phù hợp cho các mạch điện tử số cần sử dụng nhiều điện trở kéo lên (pull-up) hoặc kéo xuống (pull-down), giúp tiết kiệm không gian trên bo mạch.
2. Thông số kỹ thuật
- Model / Loại: Điện trở thanh (Resistor Network)
- Giá trị điện trở: 4.7 kΩ (4k7)
- Số chân: 8 chân (1 chân chung - Common Pin, 7 chân đơn)
- Sai số: ±5%
- Công suất định mức: 1/8W hoặc 1/4W
- Kiểu chân cắm: DIP / SIP (Single In-line Package)
3. Ứng dụng
- Làm điện trở kéo lên hoặc kéo xuống cho các đường truyền dữ liệu, vi điều khiển.
- Ứng dụng trong các mạch quét LED 7 đoạn, bàn phím ma trận.
- Sử dụng rộng rãi trong các mạch giao tiếp bus như I2C, SPI cần ổn định mức logic.
- Lắp ráp trên bo mạch thử nghiệm (breadboard) hoặc mạch in (PCB).
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chỉnh về thang đo điện trở (Ω) ở mức phù hợp (ví dụ thang 20kΩ).
- Thao tác: Đặt một que đo vào chân chung, que đo còn lại lần lượt chạm vào 7 chân còn lại để đo giá trị.
- Kết quả: Đồng hồ phải hiển thị giá trị xấp xỉ 4.7 kΩ (4700 ohm) cho tất cả các cặp chân đo.
* Lưu ý an toàn: Không đo điện trở khi mạch đang cấp điện. Đảm bảo xả hết điện áp tích trữ trong tụ trước khi tiến hành đo đạc.
