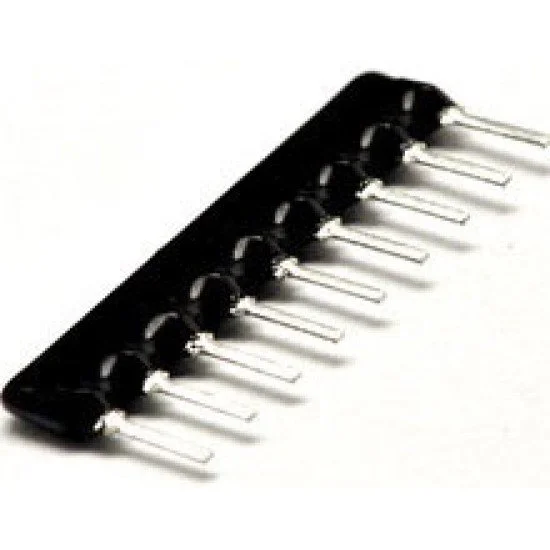

Trở thanh 2K2 9 chân
Trở thanh 2K2 9 chân
- Hàng trong kho: 50
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1737
- Vị trí: 5A
Số lượng đã bán: 0
Lượt xem: 221
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan
Trở thanh 2K2 9 chân là một linh kiện điện tử thụ động bao gồm nhiều điện trở có cùng giá trị 2.2K ohm được tích hợp chung trong một vỏ duy nhất. Sản phẩm giúp tiết kiệm không gian trên bo mạch, tối ưu hóa quá trình lắp ráp và đảm bảo độ chính xác cao cho các mạch điện tử số.
2. Thông số kỹ thuật
- Loại linh kiện: Điện trở thanh (Resistor Network)
- Giá trị điện trở: 2.2K ohm (2K2)
- Số chân: 9 chân (1 chân chung và 8 chân đơn)
- Cấu hình: BUS (Common pin)
- Sai số: ±5%
- Kiểu chân: Cắm xuyên lỗ (DIP)
3. Ứng dụng
- Làm điện trở treo (Pull-up) hoặc kéo xuống (Pull-down) cho các vi điều khiển, vi xử lý.
- Sử dụng trong các mạch giao tiếp dữ liệu, bus địa chỉ, bus dữ liệu.
- Ứng dụng trong các mạch hiển thị LED để hạn chế dòng điện qua nhiều LED cùng lúc.
- Sửa chữa và chế tạo bo mạch điện tử công nghiệp và dân dụng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (VOM) chuyển về chế độ đo điện trở (Ω).
- Thao tác: Đặt một que đo vào chân chung (thường là chân số 1, có dấu chấm định vị) và lần lượt đo các chân còn lại. Tiếp tục đo giữa các cặp chân đơn.
- Kết quả: Điện trở giữa chân chung và mỗi chân đơn phải xấp xỉ 2.2K ohm. Điện trở giữa hai chân đơn bất kỳ (không qua chân chung) phải xấp xỉ 4.4K ohm.
* Lưu ý an toàn: Không đo điện trở khi mạch đang cấp nguồn để tránh làm hỏng thiết bị đo và linh kiện.
