Đế ra chân DS18B20

Thẻ: đế ra chân ds18b20 , de ra chan ds18b20 , mạch chuyển đổi ds18b20 , mach chuyen doi ds18b20 , cảm biến nhiệt độ ds18b20 , cam bien nhiet do ds18b20 , module ds18b20 , ds18b20 to-92 , 1D37

Đế ra chân DS18B20

Hàng trong kho: 111
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1343
Vị trí: 1D37

Số lượng đã bán: 19

1 đánh giá - Viết đánh giá

16.200đ

Giá chưa bao gồm VAT: 15.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

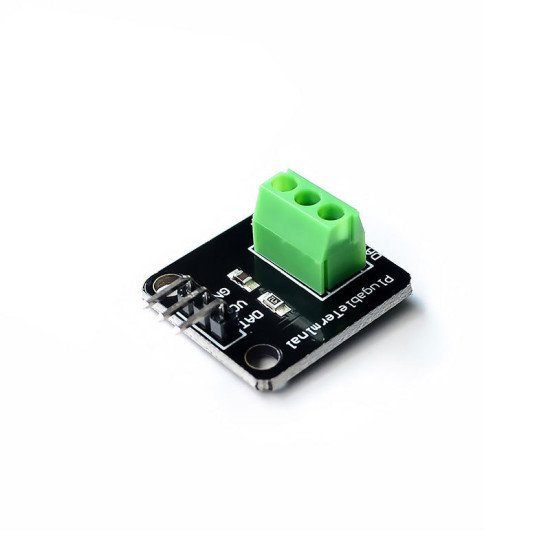

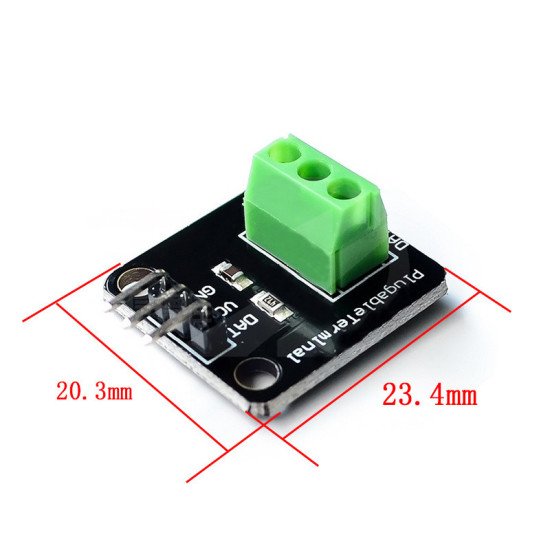

Đế ra chân DS18B20 là mạch chuyển đổi tiện dụng được thiết kế chuyên dụng cho cảm biến nhiệt độ kỹ thuật số DS18B20 dạng TO-92. Sản phẩm giúp người dùng dễ dàng kết nối cảm biến với các vi điều khiển như Arduino mà không cần hàn phức tạp, đồng thời tích hợp sẵn điện trở kéo lên chuẩn xác theo khuyến cáo của nhà sản xuất.

2. Thông số kỹ thuật

Tương thích: Cảm biến nhiệt độ DS18B20 (gói TO-92)
Điện trở kéo lên: 4.7K Ohm (tích hợp sẵn trên mạch)
Giao tiếp: 1-Wire (1 dây dữ liệu)
Điện áp hoạt động: 3.0V - 5.5V

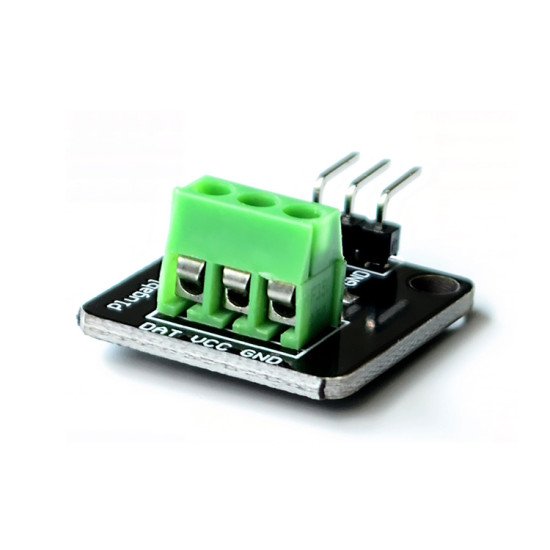

Kiểu chân kết nối: Header 3 chân (GND, DQ, VDD)

3. Ứng dụng

Làm mạch trung gian kết nối cảm biến nhiệt độ DS18B20 với Arduino, ESP8266, ESP32
Phát triển các hệ thống giám sát nhiệt độ môi trường, nhà kính thông minh
Ứng dụng trong các thiết bị đo nhiệt độ nước, lò ấp, phòng server

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đế ra chân DS18B20, cảm biến DS18B20, mạch Arduino Uno, dây cắm breadboard và đồng hồ VOM.
Thao tác: Cắm chính xác cảm biến DS18B20 vào đế (chú ý chiều phẳng của cảm biến quay về hướng phù hợp), cấp nguồn 5V và kết nối chân tín hiệu với vi điều khiển.
Kết quả: Sử dụng code đọc nhiệt độ, Serial Monitor hiển thị chính xác giá trị nhiệt độ môi trường thời gian thực.

* Lưu ý an toàn: Cắm đúng chiều chân của cảm biến DS18B20 (GND, DQ, VDD). Cắm ngược cực có thể làm hỏng cảm biến.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

GND nối với GND (Arduino)
VDD nối với 5V (Arduino)
DQ nối với Digital Pin 2 (Arduino)

C/C++ (Arduino/ESP)

#include
#include

const int oneWireBus = 2;
OneWire oneWire(oneWireBus);
DallasTemperature sensors(&oneWire);

void setup(void) {
  Serial.begin(9600);
  sensors.begin();
}

void loop(void) {
  sensors.requestTemperatures();
  float temperatureC = sensors.getTempCByIndex(0);
  Serial.print("Nhiệt độ: ");
  Serial.print(temperatureC);
  Serial.println(" °C");
  delay(1000);
}
