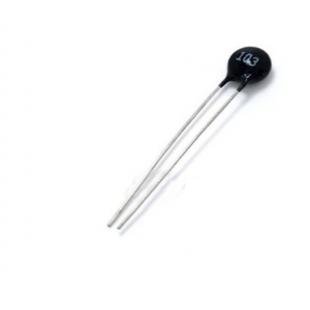

Nhiệt điện trở NTC MF52-103 10k

Thẻ: nhiệt điện trở ntc mf52-103 , nhiet dien tro ntc mf52-103 , mf52-103 10k , mf52-103 10k , cảm biến nhiệt độ ntc , cam bien nhiet do ntc , linh kiện điện tử , linh kien dien tu , 5B

Hàng trong kho: 52
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 761
Vị trí: 5B

Số lượng đã bán: 352

1 đánh giá - Viết đánh giá

2.160đ

Giá chưa bao gồm VAT: 2.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Nhiệt điện trở NTC MF52-103 10k là linh kiện cảm biến nhiệt độ dạng cầu hạt nhỏ, có độ chính xác cao và thời gian đáp ứng nhanh. Sản phẩm hoạt động dựa trên nguyên lý điện trở giảm khi nhiệt độ tăng, rất thích hợp cho các ứng dụng đo đạc, giám sát và điều khiển nhiệt độ trong các thiết bị điện tử tiêu dùng và công nghiệp.

2. Thông số kỹ thuật

Model: MF52-103
Loại linh kiện: Nhiệt điện trở NTC (Negative Temperature Coefficient)
Giá trị điện trở danh định (R25): 10 kΩ (tại 25°C)
Sai số điện trở: ±1% đến ±5%
Độ nhạy nhiệt (B-constant): 3435K / 3950K (tùy lô sản xuất)
Dải nhiệt độ hoạt động: -40°C đến +125°C
Kiểu chân: Chân cắm dung dịch nhựa epoxy hình giọt nước

3. Ứng dụng

Mạch đo và hiển thị nhiệt độ dùng vi điều khiển (Arduino, ESP32, STM32)
Thiết bị gia dụng: Điều hòa, tủ lạnh, lò vi sóng, máy giặt, bình nóng lạnh
Thiết bị y tế: Nhiệt độ kế điện tử, thiết bị đo thân nhiệt
Mạch bảo vệ quá nhiệt cho bộ nguồn, pin sạc Lithium

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng số (VOM) chỉnh về thang đo điện trở (Ω hoặc kΩ).
Thao tác: Đặt hai que đo của đồng hồ vào hai chân của nhiệt điện trở NTC. Dùng tay cầm nhẹ vào phần thân hạt nhựa để truyền nhiệt.
Kết quả: Khi nhiệt độ từ tay truyền sang, giá trị điện trở hiển thị trên đồng hồ phải giảm xuống liên tục và ổn định. Khi bỏ tay ra, điện trở tăng trở lại về mức ban đầu.

* Lưu ý an toàn: Không cấp nguồn trực tiếp điện áp cao vào nhiệt điện trở khi chưa mắc nối tiếp với điện trở phân áp để tránh làm quá nhiệt, cháy hỏng linh kiện.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân 1 NTC nối với Chân Analog (A0) và điện trở phân áp 10k lên VCC
Chân 2 NTC nối với GND

C/C++ (Arduino/ESP)

int ntcPin = A0;
void setup() {
  Serial.begin(9600);
}
void loop() {
  int sensorValue = analogRead(ntcPin);
  Serial.print("Analog Value: ");
  Serial.println(sensorValue);
  delay(1000);
}
