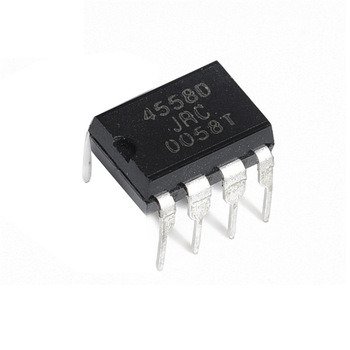

4558D
4558D
- Hàng trong kho: 121
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1244
- Vị trí: 3U5
Số lượng đã bán: 186
Lượt xem: 215
5.400đ
Giá chưa bao gồm VAT: 5.000đ
30 sản phẩm trở lên giá: 4.320đ
1. Giới thiệu tổng quan
IC 4558D là dòng Operational Amplifier (Op-Amp) kép hiệu suất cao thuộc họ 45xx, nổi tiếng với độ ổn định cao và khả năng tái tạo âm thanh trung thực. Thiết bị cung cấp dải điện áp hoạt động rộng, khả năng chống nhiễu tốt và dòng tiêu thụ thấp, rất được ưa chuộng trong các mạch tiền khuếch đại (pre-amp) và xử lý tín hiệu analog.
2. Thông số kỹ thuật
- Model: 4558D
- Loại linh kiện: Dual Operational Amplifier (Op-Amp kép)
- Điện áp hoạt động: ±5V đến ±18V (hoặc nguồn đơn 10V đến 36V)
- Băng thông (Gain Bandwidth Product): 3 MHz (Typical)
- Tốc độ quay (Slew Rate): 1.7 V/µs
- Kiểu chân: DIP-8 / SOP-8
3. Ứng dụng
- Mạch khuếch đại âm thanh, mạch tiền khuếch đại (Pre-amplifier) cho micro và guitar
- Bộ lọc tích cực (Active Filters) và mạch tạo dao động (Oscillators)
- Mạch đệm tín hiệu (Voltage Follower / Buffer) trong các thiết bị đo lường
- Hệ thống xử lý tín hiệu analog công nghiệp và dân dụng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp đôi (ví dụ ±12V), mạch test hoặc breadboard.
- Thao tác: Lắp IC vào mạch, cấp nguồn vào chân 8 (+Vcc) và chân 4 (-Vcc). Cấu hình IC ở chế độ mạch đệm (Voltage Follower) bằng cách nối ngõ ra (chân 1 hoặc 7) ngược về ngõ vào đảo (chân 2 hoặc 6). Đưa một điện áp DC nhỏ vào ngõ vào không đảo (chân 3 hoặc 5) và đo điện áp tại ngõ ra.
- Kết quả: Điện áp ngõ ra đo được phải xấp xỉ bằng điện áp ngõ vào, đồng thời IC không bị nóng bất thường.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn tối đa (±18V) và tránh cắm ngược cực nguồn vì có thể làm hỏng vĩnh viễn IC.
