1. Giới thiệu tổng quan

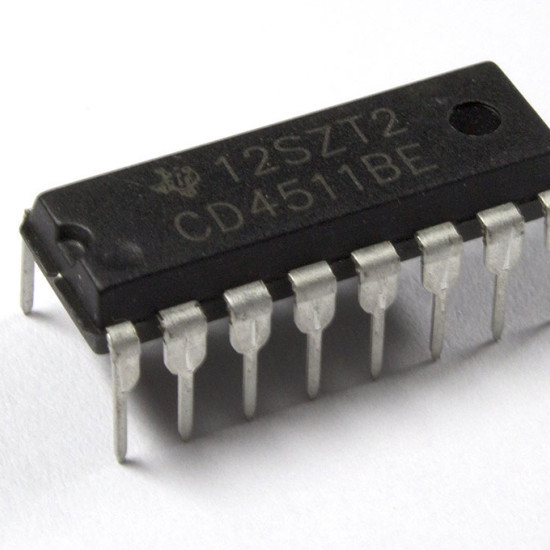

Model 4511 thuộc dòng IC logic số chuẩn 45xx, chuyên dùng làm mạch giải mã BCD sang 7 đoạn (BCD-to-7-Segment Decoder/Driver) với ngõ ra dạng dòng điện cao. Linh kiện này thường được ứng dụng rộng rãi trong các hệ thống hiển thị số, đồng hồ điện tử và các thiết bị đo lường cần giao tiếp với LED 7 đoạn catot chung.
2. Thông số kỹ thuật
- Loại linh kiện: IC giải mã BCD sang 7 đoạn
- Họ IC: CMOS 4000 series (45xx)
- Dải điện áp hoạt động: 3V đến 18V DC
- Dòng ngõ ra tối đa: Có khả năng điều khiển trực tiếp LED 7 đoạn với dòng ngõ ra lớn
- Nhiệt độ hoạt động: -40°C đến +85°C
- Kiểu chân: DIP16 hoặc SOP16
3. Ứng dụng
- Mạch hiển thị số đếm, đồng hồ thời gian thực
- Thiết bị đo lường điện tử hiển thị bằng LED 7 đoạn
- Bảng điều khiển công nghiệp hiển thị mã BCD
- Mạch học tập và thực hành môn Điện tử số
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, IC 4511, LED 7 đoạn catot chung, điện trở hạn dòng 220Ω - 470Ω, các công tắc hoặc nguồn cấp mức logic cho ngõ vào BCD (A, B, C, D).
- Thao tác: Cấp nguồn VCC (chân 16) và GND (chân 8). Nối các chân ngõ ra (a-g) qua điện trở hạn dòng tới các thanh của LED 7 đoạn (catot nối GND). Thay đổi mức logic 0 và 1 tại các chân ngõ vào A, B, C, D (chân 7, 1, 2, 6) để kiểm tra trạng thái hiển thị trên LED từ số 0 đến 9. Chân Latch (chân 5) nối GND, chân Blanking (chân 4) nối VCC và chân Lamp Test (chân 3) nối VCC để kích hoạt hiển thị bình thường.
- Kết quả: LED 7 đoạn hiển thị chính xác các chữ số tương ứng với mã nhị phân BCD được cấp ở ngõ vào.
* Lưu ý an toàn: Đảm bảo cấp đúng điện áp nguồn, không vượt quá giới hạn datasheet của IC và luôn sử dụng điện trở hạn dòng cho các ngõ ra LED để tránh làm cháy LED hoặc quá tải ngõ ra IC.
