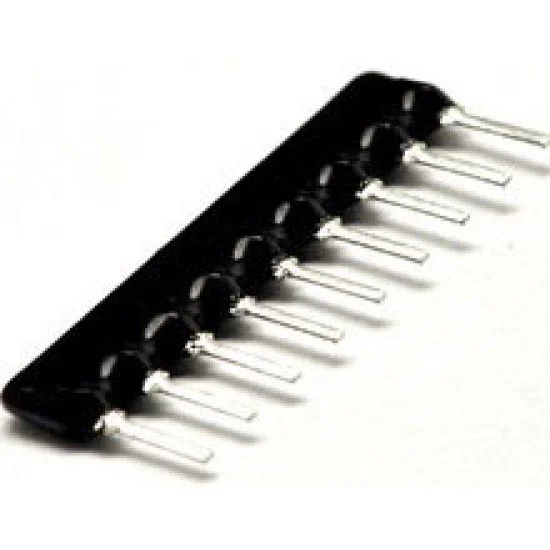

Trở thanh 33K 9 chân
Trở thanh 33K 9 chân
- Hàng trong kho: 50
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1740
- Vị trí: 5A
Số lượng đã bán: 0
Lượt xem: 207
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan
Trở thanh 33K 9 chân là gói linh kiện điện tử thụ động bao gồm nhiều điện trở có giá trị 33K Ohm được tích hợp chung trong một vỏ bọc duy nhất với thiết kế 9 chân (một chân chung và 8 chân độc lập). Sản phẩm giúp tiết kiệm không gian trên bo mạch, tối ưu hóa quá trình lắp ráp và đảm bảo độ chính xác cao cho các mạch điện tử số.
2. Thông số kỹ thuật
- Model: Trở thanh 9 chân
- Giá trị điện trở: 33K Ohm
- Số chân: 9 chân (1 chân chung - Common pin)
- Sai số: ±5%
- Kiểu chân: Cắm xuyên lỗ (DIP / SIP)
3. Ứng dụng
- Làm điện trở treo (Pull-up resistor) hoặc treo xuống (Pull-down resistor) cho các vi điều khiển, IC logic.
- Ứng dụng trong các mạch quét LED, bàn phím ma trận.
- Sử dụng rộng rãi trong các bo mạch thiết bị điện tử công nghiệp và dân dụng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chỉnh về thang đo điện trở (Ω).
- Thao tác: Đặt một que đo vào chân chung (thường là chân bìa đánh dấu chấm hoặc số 1) và lần lượt đo các chân còn lại với que đo thứ hai.
- Kết quả: Đồng hồ phải hiển thị giá trị điện trở tương đương khoảng 33K Ohm (trong dung sai cho phép) cho mỗi cặp chân.
* Lưu ý an toàn: Không đo điện trở khi mạch đang được cấp điện để tránh làm hỏng thiết bị đo.
