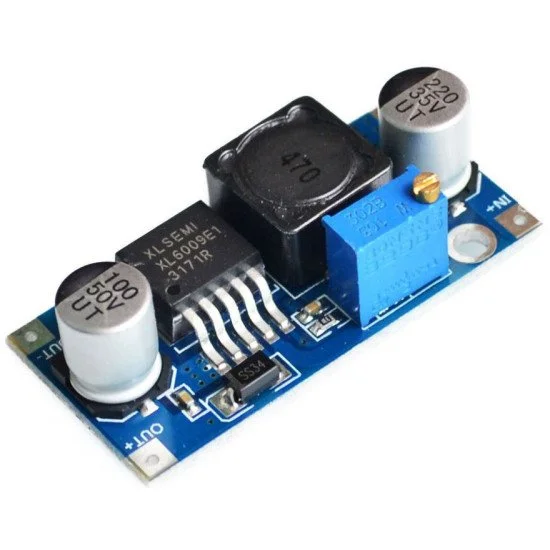

Mạch tăng áp DC XL6009 4A
- Hàng trong kho: 83
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 131
- Vị trí: 1D26
Số lượng đã bán: 389
Lượt xem: 494
27.000đ
Giá chưa bao gồm VAT: 25.000đ
1. Giới thiệu tổng quan
Mạch tăng áp DC XL6009 4A là module chuyên dụng được sử dụng để tăng điện áp DC với hiệu suất chuyển đổi cao lên đến 94%. Đây là sự lựa chọn phù hợp cho các ứng dụng nguồn điện cần nâng áp từ nguồn thấp lên mức cao hơn một cách ổn định.
2. Thông số kỹ thuật
- Loại mạch: Mạch tăng áp xung DC không cách ly XL6009
- Điện áp đầu vào: 3.5V đến 32V
- Điện áp đầu ra: 5V đến 35V
- Dòng đầu ra tối đa: 4A
- Công suất tối đa: 10W
- Tần số hoạt động: 400KHz
- Dòng không tải: 18mA
- Hiệu suất chuyển đổi: Lên đến 94%
- Kích thước: 43 x 21 x 14 mm
3. Ứng dụng
- Cung cấp nguồn điện cho các thiết bị điện tử yêu cầu điện áp đầu vào cao hơn nguồn pin hoặc ắc quy hiện có.
- Ứng dụng trong các mạch nguồn DIY, nguồn cho vi điều khiển, cảm biến hoặc các thiết bị ngoại vi.
- Sử dụng trong các hệ thống năng lượng mặt trời nhỏ, nguồn dự phòng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp DC (ví dụ nguồn 5V hoặc 12V), đồng hồ VOM (multimeter) để đo điện áp, dây cắm.
- Thao tác: Cấp nguồn DC vào chân IN+ và IN- của mạch. Sử dụng đồng hồ VOM đo điện áp tại chân OUT+ và OUT-, sau đó vặn biến trở tinh chỉnh để quan sát sự thay đổi điện áp đầu ra.
- Kết quả: Điện áp đầu ra thay đổi mượt mà theo nhịp điều chỉnh của biến trở và đạt mức điện áp cao hơn đầu vào đúng theo thiết kế.
* Lưu ý an toàn: Mạch không thích hợp cấp nguồn cho động cơ. Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại (vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng). Đảm bảo đấu đúng cực tính IN+/IN- và OUT+/OUT- để tránh hư hỏng linh kiện.
