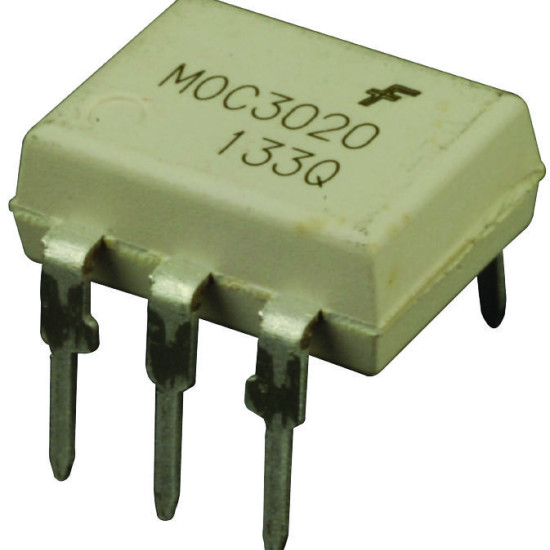

MOC3020
- Hàng trong kho: 138
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1282
- Vị trí: 5B
Số lượng đã bán: 92
Lượt xem: 291
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
IC MOC3020 là linh kiện cách ly quang (OPTO) bán dẫn tích hợp bộ phát quang LED và cảm biến quang dạng Triac trong một khối. Sản phẩm được sử dụng phổ biến để cách ly điện áp giữa các khối mạch chênh lệch công suất, chống nhiễu hiệu quả cho mạch cầu H, ngõ ra PLC và các thiết bị đo lường.
2. Thông số kỹ thuật
- Loại linh kiện: Cách ly quang (Optocoupler) ngõ ra Triac
- Model: MOC3020
- Bộ phát quang: Diode phát quang hồng ngoại (LED)
- Bộ thu quang: Triac không phát hiện giao điểm không (Non-zero crossing Triac)
- Ứng dụng chính: Cách ly mạch điện áp thấp với điện áp cao, điều khiển tải AC
3. Ứng dụng
- Cách ly giữa mạch điều khiển công suất nhỏ (vi điều khiển, Arduino) với mạch tải điện áp lớn (AC load).
- Chống nhiễu cho các mạch cầu H, ngõ ra PLC.
- Bảo vệ thiết bị đo lường khỏi các xung điện áp cao đột ngột.
- Điều khiển Relay rắn (SSR), Dimmer đèn, van điện từ và động cơ AC.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn DC 5V, điện trở hạn dòng (330 Ohm), nguồn AC hoặc mạch test tải bóng đèn AC.
- Thao tác: Cấp nguồn DC qua điện trở vào chân Anốt và Katốt của LED bên trong Opto để kích sáng. Dùng VOM đo thông mạch hoặc kiểm tra trạng thái đóng/mở của cặp cực Triac đầu ra.
- Kết quả: Khi cấp dòng cho LED, Triac thông mạch cho phép dòng điện chạy qua ngõ ra; khi ngắt dòng LED, Triac ngắt.
* Lưu ý an toàn: MOC3020 làm việc trực tiếp hoặc gián tiếp với điện áp lưới AC nguy hiểm. Cần ngắt nguồn điện trước khi đấu nối và tuân thủ các quy tắc an toàn điện để tránh điện giật.
