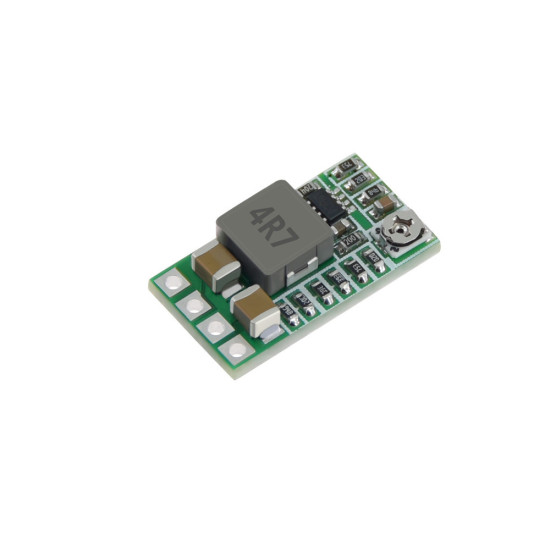

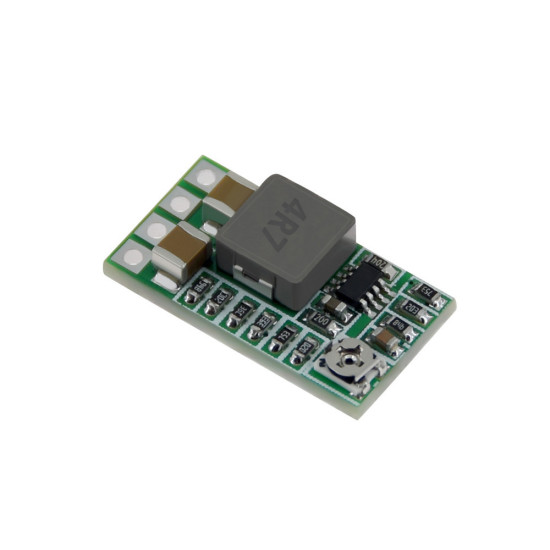

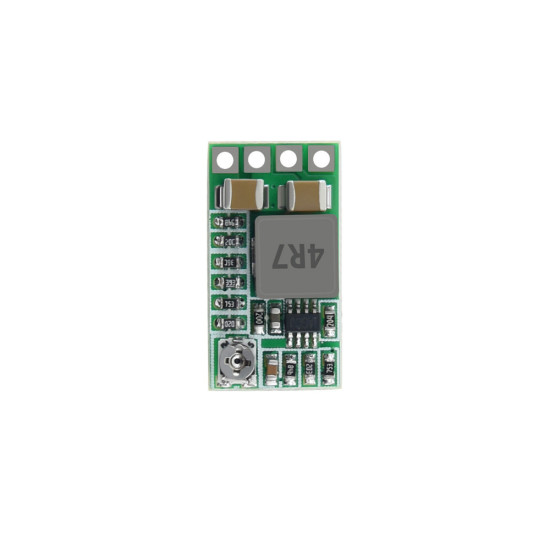

Mạch hạ áp 3A mini QS-1205CME
Mạch hạ áp 3A mini QS-1205CME
- Hàng trong kho: 119
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1454
- Vị trí: 1C25
Số lượng đã bán: 258
Lượt xem: 424
16.200đ
Giá chưa bao gồm VAT: 15.000đ
10 sản phẩm trở lên giá: 14.040đ
1. Giới thiệu tổng quan
Mạch hạ áp 3A mini QS-1205CME là module giảm áp DC-DC xung siêu nhỏ gọn nhưng mạnh mẽ, mang lại hiệu suất chuyển đổi cao lên tới 97.5%. Mạch sử dụng thiết kế cao cấp với tụ gốm rắn MCC thay cho tụ điện phân truyền thống, tích hợp chỉnh lưu đồng bộ và cuộn cảm màn chắn giúp IC không bị nóng, hoạt động bền bỉ và ổn định.
2. Thông số kỹ thuật
- Model: QS-1205CME-3A
- Điện áp đầu vào: 4.5 ~ 20V

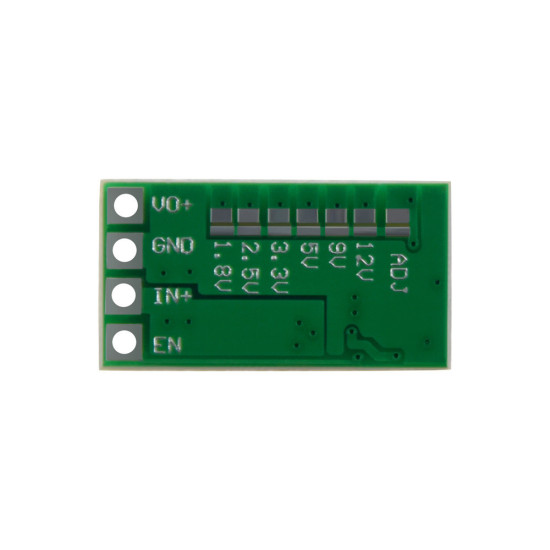

- Điện áp đầu ra: 0.8 ~ 17V (có thể điều chỉnh hoặc hàn cố định ở mặt sau)
- Dòng ra tối đa: 3A (Dòng liên tục 2A)
- Tần số chuyển đổi: 500kHz
- Hiệu suất chuyển đổi: Tối đa 96% - 97.5%
- Dòng điện tĩnh: 0.85 mA
- Nhiệt độ hoạt động: -40°C đến +85°C
- Kích thước: 20 x 11 x 5 mm
- Trọng lượng: 2g
3. Ứng dụng
- Cấp nguồn cho các board mạch vi điều khiển, cảm biến và thiết bị điện tử cần điện áp ổn định.
- Ứng dụng làm nguồn hạ áp trên ô tô, kết nối trực tiếp với đường dây bật lửa thuốc lá hoặc đường dây nguồn ACC mà không lo hao bình nhờ dòng tĩnh thấp.
- Thiết kế nguồn cấp nhỏ gọn cho các dự án DIY, thiết bị IoT và robot.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp DC (từ 5V đến 20V), đồng hồ vạn năng (VOM), tải giả hoặc điện trở thử.
- Thao tác: Cấp nguồn vào chân IN+ và IN- của mạch. Sử dụng tuốc novit tinh chỉnh biến trở trên mạch (hoặc đo đầu ra cố định) trong khi dùng đồng hồ VOM đo điện áp tại chân OUT+ và OUT- để kiểm tra mức điện áp đầu ra mong muốn.
- Kết quả: Điện áp đầu ra ổn định đúng theo mức đã điều chỉnh, mạch hoạt động mát mẻ, không có hiện tượng sụt áp bất thường hay quá nhiệt.
* Lưu ý an toàn: Không cấp nguồn vượt quá điện áp đầu vào tối đa (20V) và tránh đấu ngược cực nguồn vào để không làm hỏng linh kiện chỉnh lưu đồng bộ trên mạch.
