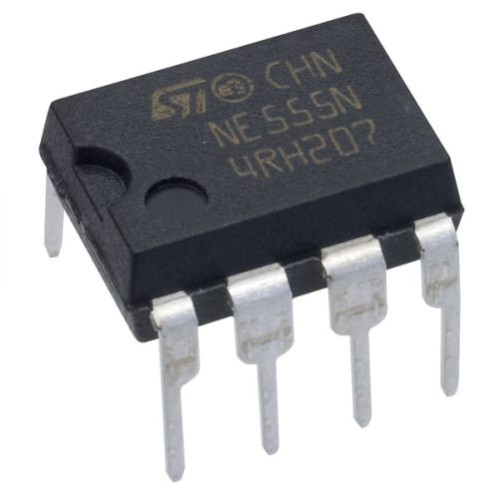

Ne555 chính hãng
Ne555 chính hãng
- Hàng trong kho: 509
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1238
- Vị trí: 3L2
Số lượng đã bán: 2847
Lượt xem: 391
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
IC NE555 chính hãng là vi mạch tích hợp phổ biến chuyên dùng để tạo xung chính xác, làm máy phát xung và điều chế tín hiệu. Sản phẩm sở hữu độ bền cao, hoạt động ổn định trong nhiều mạch điện tử tương tự và số.
2. Thông số kỹ thuật
- Điện áp đầu vào: 4.5 - 16V
- Dòng điện cung cấp: 10mA - 15mA
- Điện áp logic ở mức cao: 0.5 - 15V
- Điện áp logic ở mức thấp: 0.03 - 0.06V
- Công suất lớn nhất: 600mW
- Nhiệt độ hoạt động: 0 – 70°C
3. Ứng dụng
- Tạo xung chính xác và máy phát xung đơn ổn, đa ổn, tự do
- Điều chế độ rộng xung (PWM)
- Điều chế vị trí xung (PPM) dùng trong thu phát hồng ngoại
- Ứng dụng làm mạch tạo trễ, cảnh báo âm thanh, nguồn dao động
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn điện 5V - 12V, đồng hồ VOM, trở kháng và tụ điện tạo dao động mẫu.
- Thao tác: Cấp nguồn VCC (chân 8) và GND (chân 1), kết hợp điện trở và tụ ở các chân 2, 6, 7 để thiết lập chế độ dao động, dùng VOM hoặc led kiểm tra xung ra ở chân 3.
- Kết quả: Chân 3 xuất tín hiệu xung vuông thay đổi mức điện áp theo chu kỳ tính toán.
* Lưu ý an toàn: Không cấp nguồn vượt quá 16V và kiểm tra kỹ cực âm dương trước khi cấp nguồn để tránh làm cháy IC.
