Relay 5V 30A 5 chân
- Hàng trong kho: 160
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 799
- Vị trí: 5A
Số lượng đã bán: 39
Lượt xem: 270
21.600đ
Giá chưa bao gồm VAT: 20.000đ
1. Giới thiệu tổng quan
Relay 5V 30A 5 chân (Model: SLA-5VDC-SL-A) là linh kiện điện cơ công suất cao, chuyên dùng để đóng cắt các tải điện áp lớn như động cơ, thiết bị gia dụng hoặc hệ thống tự động hóa. Sản phẩm có ưu điểm dòng chuyển mạch lên đến 30A, kích thước nhỏ gọn và độ bền cơ học cao, đáp ứng tốt cho các ứng dụng công nghiệp và dân dụng đòi hỏi sự ổn định.

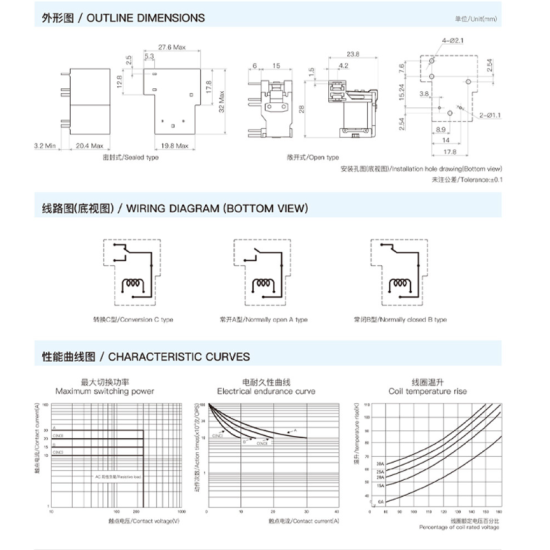

2. Thông số kỹ thuật
- Điện áp cuộn coil: 5VDC
- Dòng chuyển mạch tối đa (Tải trở): 30A / 250VAC hoặc 30A / 30VDC
- Số chân: 5 chân
- Kiểu đóng gói: Through-hole (DIP)
- Model: SLA-5VDC-SL-A(5P)
3. Ứng dụng
- Mạch điều khiển thiết bị điện gia dụng (bật/tắt đèn, quạt, máy bơm nước)
- Hệ thống tự động hóa công nghiệp và tủ điện điều khiển
- Mạch bảo vệ và chuyển nguồn tải công suất lớn
- Ứng dụng IoT điều khiển qua vi điều khiển (kết hợp qua module transistor hoặc optocoupler)
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (hoặc điện trở), nguồn cấp 5VDC.
- Thao tác: Đo thông mạch giữa hai chân tiếp điểm thường mở (NO) và chân chung (COM) khi chưa cấp nguồn (kim không thông). Sau đó cấp nguồn 5V vào hai chân cuộn coil, nghe tiếng 'tách' và đo lại giữa NO và COM (kim thông mạch).
- Kết quả: Relay phát ra tiếng kêu đanh, tiếp điểm đóng ngắt chính xác theo trạng thái cấp nguồn của cuộn coil.
* Lưu ý an toàn: Không cấp điện áp xoay chiều trực tiếp khi đang thử nghiệm trên bàn làm việc để tránh giật điện. Cần sử dụng diode hồi tiếp (flyback diode) cho cuộn coil khi kết nối với vi điều khiển để bảo vệ linh kiện khỏi xung điện áp ngược.
